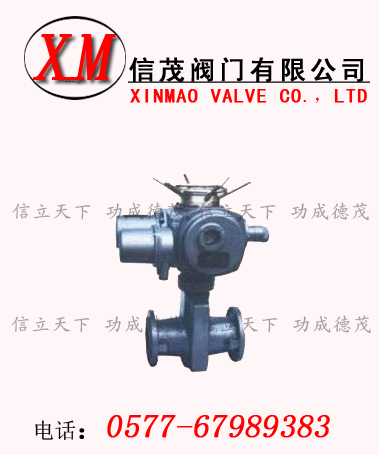

电动管夹阀有由上下铝合金阀体,橡胶管套、大小阀杆闸板、上下导柱等零件组成。当顺转手轮时,使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样,闸板在导柱之间上下往复完成阀门开闭工作,另因橡胶管套或承力小,所以在开闭时,操作人员旋转轮时只要感到适量抵触,均达到开闭极点。切勿尽力多人补助,禁用其他工具开闭。
主要性能规范
适用温度
|
适用介质
|
≤85℃
|
矿浆、磨料、干湿型粉尘类
|
主要零件材料
名称
|
材料
|
阀体
|
铝合金
|
套管
|
橡胶
|
阀杆
|
铸铜、碳钢
|
压杆
|
铸铁
|
手轮
|
铸铁
|
托架
|
球墨铸铁
|
主要外形连接尺寸(mm)
公称通径
(DN)
|
公称压力
(MPa)
|
工作压力
(MPa)
|
L
|
L1
|
L0
|
D
|
D1
|
D0
|
H
|
Z-Φ
|
重量
(kg)
|
25
|
0.6
|
0.6
|
160
|
124
|
31
|
115
|
85
|
120
|
150
|
4-14
|
3
|
32
|
165
|
145
|
40
|
*140
|
100
|
140
|
174
|
4-18
|
4.5
|
40
|
190
|
157
|
50
|
*150
|
110
|
140
|
186
|
4-18
|
5.5
|
50
|
210
|
160
|
60
|
160
|
125
|
160
|
205
|
4-18
|
7.5
|
65
|
250
|
199
|
74
|
180
|
145
|
160
|
238
|
4-18
|
9.0
|
80
|
300
|
222
|
88
|
195
|
160
|
200
|
241
|
4-18
|
13.5
|
100
|
350
|
250
|
106
|
215
|
180
|
240
|
301
|
8-18
|
20
|
125
|
430
|
318
|
134
|
245
|
210
|
280
|
360
|
8-18
|
27.5
|
150
|
500
|
350
|
158
|
280
|
240
|
320
|
405
|
8-23
|
43
|
200
|
0.4
|
0.4
|
650
|
446
|
206
|
335
|
295
|
560
|
545
|
8-23
|
85
|
250
|
800
|
516
|
256
|
*395
|
350
|
560
|
632
|
12-23
|
138
|
300
|
950
|
562
|
304
|
*445
|
400
|
620
|
741
|
12-23
|
195
|
订货须知:
一、详细了解信茂电动管夹阀的作用与工作原理,仔细核对信茂电动管夹阀图片/图纸资料,看是否与您的实际工况相符合.
二、落实您需要采购的电动管夹阀规格/标准/技术参数/连接尺寸,以便我们为您正确选选型,
三、如果您致电我司,我公司技术人员会按照您提供的电动管夹阀参数为您详细介绍我公司电动管夹阀结构以及价格.
四、如果已经由设计单位为您选定信茂品牌的产品型号,请按型号直接向我司销售部订购。
五、您在收到信茂产品的时候,一定要仔细阅读该阀门说明书,了解电动管夹阀的功能和使用方法.并按步骤安装使用.
