产品展示
手动管夹阀
手动管夹阀
型号:ZX70
报价:0.0000
信茂ZX70手动管夹阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
手动管夹阀 详细介绍

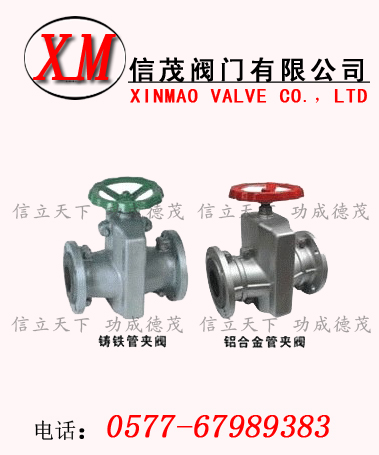

手动管夹阀

夹管阀(Pinch Valve),在国内又称为管夹阀、气囊阀、箍断阀等。套管是任何夹管阀最重要的零件,是夹管阀的核心,提供抗腐蚀、抗磨损和承压能力。夹管阀的质量取决于套管的质量。用气动、电动、手动或者液动等驱动方式挤压套管,达到开关/调节的作用。

手动管夹阀由上下铝合金阀体,橡胶管套、大小阀杆闸板、上下导柱等零件组成。当顺转手轮时,使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样,闸板在导柱之间上下往复完成阀门开闭工作,另因橡胶管套或承力小,所以在开闭时,操作人员旋转轮时只要感到适量抵触,均达到开闭极点。切勿尽力多人补助,禁用其他工具开闭。

主要性能规范

适用温度

适用介质

≤85℃

矿浆、磨料、干湿型粉尘类

主要零件材料

名称

材料

阀体

铝合金

套管

橡胶

阀杆

铸铜、碳钢

压杆

铸铁

手轮

铸铁

托架

球墨铸铁

主要外形连接尺寸(mm)

公称通径

(DN)

公称压力

(MPa)

工作压力

(MPa)

L

L1

L0

D

D1

D0

H

Z-Φ

重量

(kg)

25

0.6

0.6

160

124

31

115

85

120

150

4-14

3

32

165

145

40

*140

100

140

174

4-18

4.5

40

190

157

50

*150

110

140

186

4-18

5.5

50

210

160

60

160

125

160

205

4-18

7.5

65

250

199

74

180

145

160

238

4-18

9.0

80

300

222

88

195

160

200

241

4-18

13.5

100

350

250

106

215

180

240

301

8-18

20

125

430

318

134

245

210

280

360

8-18

27.5

150

500

350

158

280

240

320

405

8-23

43

200

0.4

0.4

650

446

206

335

295

560

545

8-23

85

250

800

516

256

*395

350

560

632

12-23

138

300

950

562

304

*445

400

620

741

12-23

195

订货须知:
一、详细了解信茂手动管夹阀的作用与工作原理,仔细核对信茂手动管夹阀图片/图纸资料,看是否与您的实际工况相符合.

二、落实您需要采购的手动管夹阀规格/标准/技术参数/连接尺寸,以便我们为您正确选选型,

三、如果您致电我司,我公司技术人员会按照您提供的手动管夹阀参数为您详细介绍我公司手动管夹阀结构以及价格.

四、如果已经由设计单位为您选定信茂品牌的产品型号,请按型号直接向我司销售部订购。

五、您在收到信茂产品的时候,一定要仔细阅读该阀门说明书,了解手动管夹阀的功能和使用方法.并按步骤安装使用.
非常感谢您访问我们的阀门网站【http://www.zjxmfm.com,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务.

阀门分类:电动阀门气动阀门液控阀门通用阀门真空阀门陶瓷阀门不锈钢阀门全焊接阀门波纹管阀门水力控制阀法兰连接阀门对夹连接阀门泵出口阀门水电站阀门通风管道阀门管网系统阀门造纸行业阀门.

通用阀门分类:球阀蝶阀闸阀截止阀调节阀止回阀减压阀疏水阀过滤器柱塞阀电磁阀排气阀排污阀放料阀旋塞阀安全阀隔膜阀呼吸阀角座阀平衡阀排泥阀切断阀管夹阀针型阀视镜阻火器刀型闸阀偏心半球阀.

管夹阀分类:电动管夹阀  气动管夹阀  手动管夹阀
