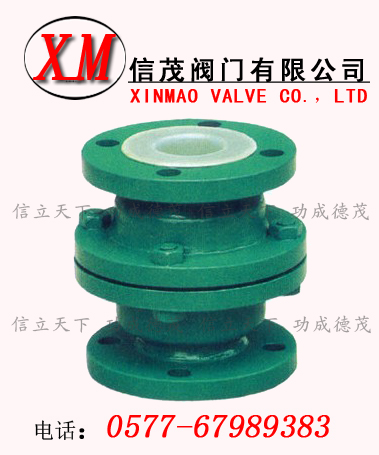

衬氟升降立式止回阀
衬氟升降立式止回阀
型号:H42F46
报价:0.0000
信茂H42F46衬氟升降立式止回阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
衬氟升降立式止回阀 详细介绍

衬氟升降立式止回阀概述:

永嘉信茂阀门有限公司生产的衬氟升降立式止回阀是能自动阻止流体倒流的阀门,止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

主要性能规范

工作温度

适用介质

≤85℃

J:一般腐蚀性介质

≤120℃

F46:强腐蚀性介质

主要零部件的材料

名称

材料

阀体

灰铸铁衬橡胶、氟塑料

阀盖

灰铸铁衬橡胶、氟塑料

阀瓣

灰铸铁衬橡胶、氟塑料

阀杆

灰铸铁衬橡胶、氟塑料

主要外形尺寸和连接尺寸(mm)

公称通径

标准值

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

B

Z-фD

B

H

WT(?)

PN1.0 1.6 MPa

15

1/2

130

95

65

45

2

14

4-14

110

55

6

20

3/4

150

105

75

55

2

16

4-14

120

58

7.8

25

1

160

115

85

65

2

16

4-14

135

60

10

32

1 1/4

180

135

100

78

2

18

4-18

150

75

12.5

40

1 1/2

200

145

110

85

3

18

4-18

165

82

14.5

50

2

230

160

125

100

3

20

8-18

185

95

19.5

65

2 1/2

290

180

145

120

3

20

4-18

210

105

25.5

80

3

310

195

160

135

3

22

8-18

235

120

30

100

4

350

215

180

155

3

24

8-18

260

135

36

125

5

400

245

210

185

3

26

8-23

310

158

62

150

6

480

280

240

210

3

28

12-23

350

180

78

200

8

495

335

295

265

3

30

12-25

420

215

156

250

10

622

405

355

320

3

32

12-25

505

240

172

300

12

698

460

410

375

4

34

16-25

560

265

240

350

14

787

520

470

435

4

38

16-25

605

300

208

400

16

914

580

525

485

4

40

16-30

650

350

265

采用标准设计与制造:Q/JBGN01 结构长度:QB1221 法兰连接尺寸:JB78 PN1.6MPa

订货须知:

您在选用信茂牌阀门的时候,可以先打开http://www.zjxmfm.com/ 网站首页,结合我们的新闻资讯技术支持里面的相关信息,对衬氟升降立式止回阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对衬氟升降立式止回阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
