产品展示

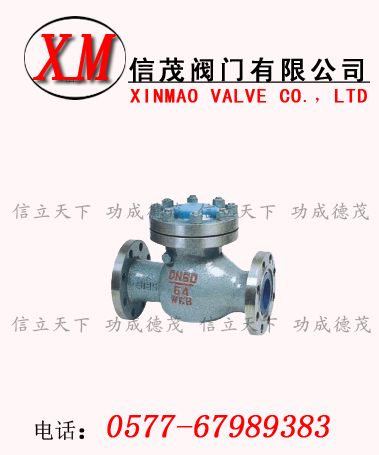

国标旋启式止回阀
国标旋启式止回阀
型号:H44H
报价:0.0000
信茂H44H国标旋启式止回阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务!
国标旋启式止回阀 详细介绍

国标旋启式止回阀概述:

永嘉信茂阀门有限公司生产的国标旋启式止回阀严格按 GB12236 标准设计制造,销轴与阀瓣连接采用内装式结构,性能优良,密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

旋启式止回阀适用于公称压力PN1.0MPa~42.0MPaClass150-2500;公称通径DN15~1200mmNPS1/2~48;工作温度-196~540的各种管路上,用于防止介质倒流。通过选用不同的材质(WCB,CF8(M),CF3(M),1Gr5Mo,15CrMo1V,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。主要用于石油、化工、制药、化肥、电力等管路上。

旋启式止回阀的采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。 旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿。

适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质

结构长度: GB12221
连接法兰: JB/T79-1994
试验与检验: JB/T9092-1999

性能参数

试验压力

公称压力( MPa )

1.6

2.5

4.0

6.4

10.0

壳体试验

2.4

3.8

6.0

9.6

15.0

密封试验

1.8

2.8

4.4

7.1

11.0

阀体材料

WCB(C)

CF8(P)

CF 8M (R)

WC6

WC9

工作温度

≤ 425

≤ 100

≤ 100

≤ 550

≤ 550

适用介质

水、蒸汽、油品

硝酸类

醋酸类

水、蒸汽

水、蒸汽

主要尺寸

公称通径

PN1.6/2.5MPa

PN4.0MPa

PN6.4/10.0MPa

L

H

L

H

L

H

系列 1

系列 2

系列 1

系列 2

DN40

200

200

130

200

200

130

260

160

DN50

230

230

135

230

230

135

300

170

DN65

290

290

145

290

290

145

340

180

DN80

310

310

175

310

310

175

380

245

DN100

350

350

200

350

350

200

430

290

DN125

400

400

255

400

400

255

500

320

DN150

480

480

320

480

480

320

550

360

DN200

495

550

380

533

550

380

650

430

DN250

622

650

440

622

650

440

775

505

DN300

698

750

480

711

750

520

900

555

DN350

787

850

530

838

850

540

1025

595

DN400

864

950

560

864

950

590

1150

680

DN450

978

1050

620

978

1050

650

1275

780

DN500

978

1150

655

978

1150

720

1400

970

订货须知:

您在选用信茂牌阀门的时候,可以先打开http://www.zjxmfm.com/ 网站首页,结合我们的新闻资讯技术支持里面的相关信息,对国标旋启式止回阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对国标旋启式止回阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
