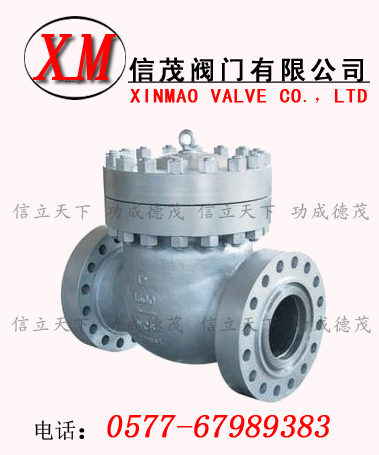

高压止回阀概述：永嘉信茂阀门有限公司生产的高压止回阀一般用于工作温度≤450℃，工作压力≤25.0MPa，介质为水、蒸汽、油品的高压管路系统，起防止介质倒流的作用。
高压止回阀结构和安装方式
1、高压止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
2、高压止回阀瓣沿着阀体垂直中心线滑动的止回阀，内螺纹止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。蝶式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。其结构与截止阀相似，阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。
3、高压止回阀：阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单，只能安装在水平管道上，密封性较好。
4、高压止回阀：阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
5、高压止回阀：这种阀门是做为锅炉给水和蒸汽切断用阀，它具有升降式止回阀和截止阀或角阀的综合机能。
此外，还有—些不适用于泵出口安装的止回阀，如底阀、弹簧式，Y型等止回阀。
高压止回阀用途和性能规范：
本阀门用于工业管道上作阻止介质逆流的装置。
性能规范
高压止回阀作用原理和结构说明：
本阀门在使用过程中，介质按图示箭头方向流动。
1，当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
2，阀体及阀瓣的密封面采用不锈钢堆焊。
3，本阀门的结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-
主要性能规范
|
型号
|
公称压力 PN(MPa)
|
试验压力（MPa）
|
适用温度（℃）
|
适用介质
|
|
壳体
|
密封
|
|
H44H-160
|
16.0
|
24.0
|
16.0
|
≤425
|
水、蒸汽、石油、石油产品等
|
|
H44H-250
|
25.0
|
38.0
|
25.0
|
|
H44Y-200
|
20.0
|
30.0
|
20.0
|
60
|
氢油
|
|
H44Y-250
|
25.0
|
38.0
|
25.0
|
-40～100
|
油品
|
主要零件材料
|
零件名称
|
阀体、摇杆
|
阀瓣、螺母
|
阀盖
|
销轴、四开环
|
螺栓
|
密封面
|
|
H44H-160
|
碳素铸钢
|
碳钢
|
碳素铸钢
|
不锈钢
|
铬钼钢
|
柔性石墨
|
|
H44H-250
|
碳钢
|
|
H44Y-200
|
|
H44Y-250
|
主要尺寸及重量
|
公称通径 DN/mm
|
尺寸 /mm
|
重量 /
|
|
L
|
D
|
D1
|
D2
|
D8
|
b
|
f
|
b4
|
f3
|
Z-фd
|
Do
|
H
|
|
50
|
300
|
215
|
165
|
132
|
95
|
36
|
3
|
12
|
8
|
8-ф25
|
142
|
210
|
44.5
|
|
65
|
340
|
245
|
190
|
152
|
110
|
44
|
3
|
12
|
8
|
8-ф30
|
161
|
227
|
54.7
|
|
80
|
380
|
260
|
205
|
168
|
130
|
46
|
3
|
12
|
8
|
8-ф30
|
180
|
235
|
67.5
|
|
100
|
430
|
300
|
240
|
200
|
160
|
48
|
3
|
12
|
8
|
8-ф34
|
210
|
274
|
101.5
|
|
150
|
550
|
390
|
318
|
270
|
205
|
66
|
3
|
14
|
10
|
12-ф41
|
300
|
340
|
220.6
|
|
200
|
650
|
480
|
400
|
345
|
275
|
78
|
3
|
17
|
11
|
12-ф48
|
375
|
374
|
404
|
|
300
|
900
|
665
|
570
|
510
|
380
|
100
|
3
|
23
|
14
|
16-ф54
|
480
|
505
|
1019
|
H44H-250型主要尺寸及重量
|
公称通径 DN/mm
|
尺寸 /mm
|
重量 /
|
|
L
|
D
|
D1
|
D2
|
D8
|
d
|
f
|
b4
|
f3
|
Z-фd
|
Do
|
H
|
|
80
|
450
|
260
|
205
|
168
|
130
|
50
|
3
|
12
|
8
|
8-ф30
|
200
|
245
|
90.6
|
|
100
|
520
|
300
|
240
|
200
|
160
|
58
|
3
|
12
|
8
|
8-ф34
|
225
|
280
|
139
|
H44Y-200型主要尺寸及重量
|
公称通径 DN/mm
|
尺寸 /mm
|
重量 /
|
|
L
|
D
|
D1
|
D2
|
D6
|
d
|
f
|
Z-фd
|
D3
|
H
|
|
150
|
700
|
440
|
360
|
305
|
185
|
82
|
3
|
12-ф48
|
310
|
343
|
372
|
|
200
|
800
|
535
|
440
|
-
|
-
|
-
|
-
|
12-ф54
|
-
|
-
|
-
|
H44Y-250型主要尺寸及重量
|
公称通径 DN/mm
|
尺寸/mm
|
|
L
|
D
|
D1
|
Z-фd
|
|
65
|
400
|
260
|
203
|
8-ф30
|
|
80
|
450
|
290
|
230
|
8-ф34
|
|
100
|
520
|
360
|
292
|
8-ф41
|
|
150
|
700
|
440
|
360
|
12-ф48
|
|
200
|
800
|
535
|
440
|
12-ф54
|
订货须知：
您在选用信茂牌阀门的时候，可以先打开http://www.zjxmfm.com/ 的网站首页，结合我们的新闻资讯和技术支持里面的相关信息，对高压止回阀的工作原理和使用工况做详细的了解，然后在我们的产品中心里面，对高压止回阀的功能参数和连接尺寸与您的管道做实际对比，还可以查看我们的阀门实物照片，做进一步的确认。阀门确定无误后，您可以参照我们的产品报价进行成本核算。如果您工况比较特殊，您也可以直接联系我们技术部，由我们的阀门专业技术人员结合实际的为您精确选型。 |
