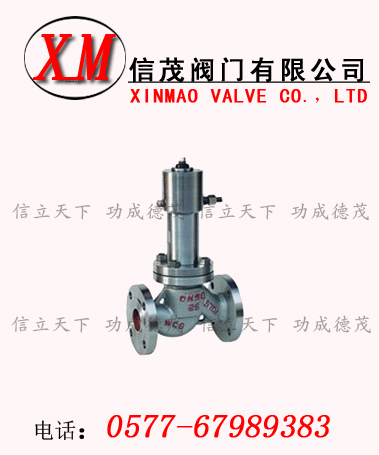

液动截止阀
液动截止阀
型号:J741X
报价:0.0000
信茂J741X液动截止阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
液动截止阀 详细介绍

液动截止阀概述:

永嘉信茂阀门有限公司生产的液动截止阀是一种常用的截断阀,主要用来接通或截断管路中的介
质。截止阀适用的压力、温度范围很大、小口径的管道。主要优点:
结构简单,制造与维修都比较方便;
密封面不易磨损、擦伤,密封性较好,寿命较长;
启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。

基本设计:
设计制造:API602/API6D
结构长度:ANSI B16.10
法兰端尺寸:ANSI B16.5(RF)
对焊端尺寸:ANSI B16.25
承插端尺寸:ANSI B16.11
阀门的检验和试验:API598
结构特点:
 1、灵活可靠的气动一一手动转换机构。装在气缸盖上部的气动/手动转换机构,在截止阀开启和关闭过程的任体何位置上,都可十分方便地转动操作手柄,直接地进行由气动至手动或由手动至气动的操作方式的转换,转换操作手柄采用定位销式自锁设计、手柄定位后,可靠镇定。
 2、由电磁阀及其控制电路或供风系统以生故障时,不需其他辅助工具,即可迅速转换成手动操作状态,保证线路正常运行,避免事故发生。
 3、在新建工程的自控系统未完成之前,本系列截止阀可以可靠地作为手动截止阀使用,动作时灵活轻快。本阀门按顺时针方向旋转手轮时,阀瓣下降切断通道,即为关闭,逆时针转时则为开启。
 4、本阀可分为气动双作用式和气动常开式及气动常闭式。
 5、工作介质应由阀瓣下面往上流(气动的与之相反)
 6、本阀可以配用电的或气的回讯器,用以发送阀门开关状态信息。因此,使用本阀可以实现远距离控制,集中控制和自动控制。
 7、本阀的气缸选用无缝钢管制造,内表面镀以耐腐性硬铬,并经抛光处理,具有磨擦力小、不易锈蚀、高硬度、寿命长等优点。
 8、气缸中的密封圈采用丁腈橡胶。形密封圈,密封性能可靠,维修时更换方便。
保管、安装、使用和维护注意事项:
1、本阀应存放在干燥的仓库内,阀的通路两端必须用盖板堵塞。
2、如长期存放时应作定期检查,更换防锈油,并消除表面上的污垢和铁锈。
3、安装前必须仔细核对本阀的标志是否符合使用要求,核对后进行消除污垢、泥沙的铁锈等。
4、本阀可安装于管路中任何方位上,但应考虑检修和操作的方便。
5、必须使介质向和本使用说明书结构说明中第(5)条相符。
6、阀在安前应对截止阀阀进行密封性能试验;阀在安装前还应进  行三次以上的空载启闭试验,阀的阀芯开关应灵活,各种轴件不应有卡阻现象。
7、安装完毕要进行密封试验及气动操作试验。
5、本阀开启时应达到最高位置。
6、使用过程中应经常保持清洁,螺纹部分必须定期润滑。
7、发现故障时应立即停止使用,查明原因并消除之。
8、阀在使用过程中,应定期(18个月)在气缸内壁加注少量润滑油。
9、阀在使用期问,应视其动频繁程度进行定期检查和维护。

可能发生故障和消除方法:
1、法兰连接部分泄漏:
2法兰连接的螺栓没有拧紧或松紧不均匀,应将螺栓重新松开,均匀地拧紧。
3 垫片失效,应重新更换。
3法兰密封面间夹有脏物,应卸下清洗。
填料涵泄漏:
1、填料太松,应将填料压盖均匀地压紧。
2、填料圈数不够,应增加填料。
3、填料压盖压偏,应将两个活节螺栓上的螺母重新松开,均匀地拧紧。
4、填料失效更换新填料。
液动截止阀关闭时阀门出现泄漏的处理方法:
1、密封圈擦伤磨损,应重新加工和研磨,若有严重缺陷时应重新堆焊。
2、密封面间夹有脏物,应卸下清洗。
阀杆运动不灵活:
1 手动/气动换向手柄位置错误,将换向手柄切换到正确的位置。
2 填料压得太紧,应适当地均匀地拧松填料压盖上的两个螺母。
3 填料压盖压偏,应将两个活节螺栓的螺母得新松开,均匀地拧紧。
4 阀杆和阀杆螺母夹有用脏物卡阻,或螺纹接触部分损伤,应卸开清洗修理
气动部分泄漏的处理方法:
1 气缸内部O型圈损坏,更换同规格O型圈,并加注润滑油。
2 气缸螺母太松,应均匀地拧紧气缸两端的螺母。
弹簧不能回位(单作用气缸用):
1 手动/气动换向手柄位置错误,将换向手柄切换到正确的位置。
2 填料压盖太紧,应适当的拧松填料压盖

订货须知:

您在选用信茂牌阀门的时候,可以先打开http://www.zjxmfm.com/ 网站首页,结合我们的新闻资讯技术支持里面的相关信息,对液动截止阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对液动截止阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型
