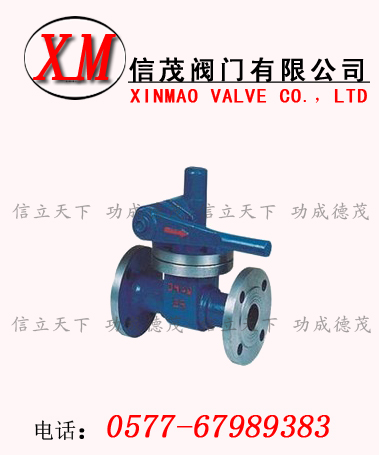

快速排污闸阀
快速排污闸阀
型号:Z44H
报价:0.0000
信茂Z44H快速排污闸阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
快速排污闸阀 详细介绍

快速排污闸阀概述

永嘉信茂阀门有限公司生产的快速排污闸阀由闸阀演变而来的,利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。
快速排污阀不仅结构简单、密封性好,而且体积小,重量轻、材料耗用少、安装尺寸小,特别是驱动力矩小,操作简便,易实现快速启闭。

快速排污闸阀结构原理

快速排污闸阀是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的,作用在阀瓣上的机械载荷主要是来自压缩弹簧,这种几乎是固定的机械载荷。虽然对于压缩弹簧,加载的排污阀可以通过调整弹簧力来达到良好密封,但密封压差必须足够强,以保证足够的密封力,从而在阀正常运行时达到密封。密封压差还应小于启闭压差,以确保开启灵活。

采用主要标准:

1、 设计制造按GB/T12237-1989的规定。
2、检验和试验按GB/T13927-1992的规定。
3、法兰尺寸按JB79-59的规定。
4、压力--温度等级按GB9131的规定。
5、压缩弹簧按GB/T1239.2的规定。
6、结构长度按JB/T6900-93的规定。
7、标志按GB/T12220-1989的规定。

性能规范

型号

Z44H  Z48H

压力

1.6

2.5

4.0

适用温度

≤350℃

适用介质

水、蒸气

主要零件材料

零件名称

材料

阀体 阀盖

铸钢WCB

阀杆 齿轮轴

铬不锈钢2Cr13

阀瓣 阀座

铬不锈钢2Cr13

填 料

石墨石棉绳

手 柄

铸钢WCB

弹 簧

磷铜丝

订货须知:

您在选用信茂牌阀门的时候,可以先打开http://www.zjxmfm.com/ 网站首页,结合我们的新闻资讯技术支持里面的相关信息,对快速排污闸阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对快速排污闸阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
