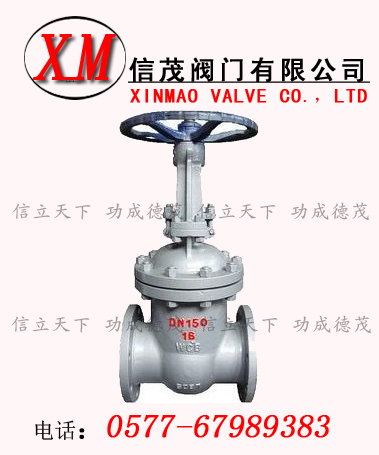

双闸板闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。闸阀具有以下优点：1、流体阻力小,密封面受介质的忡刷和侵蚀小。2、开闭较省力。3、介质流向不受限制,不扰流、不降低压力。4、形体简单,结构长度短，制造工艺性好，适用范围广。
双闸板闸阀工作原理：
平行双闸板闸阀是陶瓷闸阀的一种。故其结构与工作原理与闸阀一致，其启闭体(阀板)由阀杆带动阀座密封面作升降运动，可接通或截断流体的通道。当阀门部分开启时，在闸板背面产生涡流，易引起闸板的侵蚀和震动，也易损坏阀座密封面，修理困难，通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。
平行双闸板阀的工作原理：借助气缸或手轮提供的外动力，阀杆带动阀板上下移动实现阀门的启闭，阀门启闭过程中依靠双闸板之间设置弹簧的预紧力是阀板和阀座紧密接触，实现密封。
设计标准：
|
设计与制造
|
GB/T12234JB/T3595
|
|
结构长度
|
GB/T12221
|
|
法兰连接尺寸
|
GB9113JB/T79
|
|
检验与试验
|
JB/T3595JB/T9092
|
|
压力与温度基准
|
JB/T3595ANSIB16.34
|
产品性能规范
|
公称压力
|
100
|
|
强度试验
|
MPa
|
15.0
|
|
密封试验
|
11.0
|
|
上密封试验
|
11.0
|
|
气体密封试验
|
0.6
|
主要零件材料及使用范围
|
产品型号
|
Z42Y-100Z942Y-100
|
Z42Y-100VZ942Y-100V
|
|
阀体
|
WCB
|
WC6/WC9
|
|
阀盖
|
WCB
|
12Cr1MoV
|
|
阀杆
|
38CrMoAlA
|
25Cr2MoV
|
|
闸板
|
25/WCB
|
WC6/WC9
|
|
万向顶
|
38CrMoAlA
|
38CrMoAlA
|
|
螺栓
|
B7
|
25Cr2MoV
|
|
适用介质
|
水，汽，油品等
|
水，汽，油品等
|
|
最高工作温度
|
425℃
|
550/590℃
|
主要连接尺寸，外形尺寸及重量
Z42H-100Z42Y-100
Z42H-100VZ42Y-100V型
|
公称压力
PN(MPa)
|
公称通径
|
连接尺寸mm
|
外形尺寸mm
|
重量
Kg
|
|
D
|
D1
|
D2
|
D6
|
b
|
F1
|
f
|
Z-d
|
L
|
W
|
H
|
|
10
|
100
|
265
|
210
|
172
|
150
|
38
|
4．5
|
3
|
8-30
|
350
|
360
|
575
|
88
|
|
125
|
310
|
250
|
210
|
176
|
42
|
4．5
|
3
|
8-34
|
400
|
400
|
725
|
168
|
|
150
|
350
|
290
|
250
|
204
|
46
|
4．5
|
3
|
12-34
|
450
|
500
|
758
|
235
|
|
200
|
430
|
360
|
312
|
260
|
54
|
4．5
|
3
|
12-41
|
550
|
600
|
898
|
338
|
|
225
|
470
|
400
|
352
|
287
|
56
|
4．5
|
3
|
12-41
|
650
|
600
|
1028
|
521
|
|
250
|
500
|
430
|
382
|
313
|
60
|
4．5
|
3
|
12-41
|
650
|
640
|
1049
|
558
|
|
300
|
585
|
500
|
442
|
364
|
70
|
4．5
|
4
|
16-48
|
750
|
540
|
1208
|
686
|
订货须知：
您在选用信茂牌阀门的时候，可以先打开http://www.zjxmfm.com/ 的网站首页，结合我们的新闻资讯和技术支持里面的相关信息，对双闸板闸阀的工作原理和使用工况做详细的了解，然后在我们的产品中心里面，对双闸板闸阀的功能参数和连接尺寸与您的管道做实际对比，还可以查看我们的阀门实物照片，做进一步的确认。阀门确定无误后，您可以参照我们的产品报价进行成本核算。如果您工况比较特殊，您也可以直接联系我们技术部，由我们的阀门专业技术人员结合实际的为您精确选型。
|
