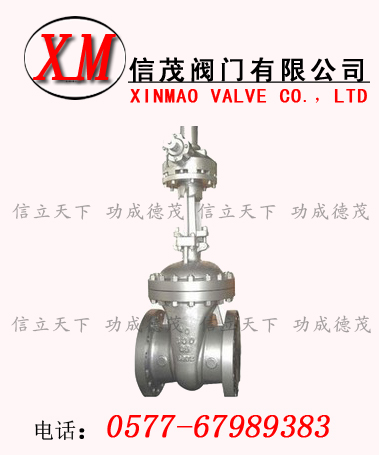

高压国标铸钢闸阀
高压国标铸钢闸阀
型号:Z541H
报价:0.0000
信茂Z541H高压国标铸钢闸阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
高压国标铸钢闸阀 详细介绍

高压国标铸钢闸阀介绍:

永嘉信茂阀门有限公司生产的高压国标铸钢闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。 闸阀具有流体阻力小,密封面受介质冲刷和侵蚀小。,启闭较省力,介质流向不受限制,不扰流、不降低压力,形体简单,结构长度短,制造工艺性好,适用范围广等优点。

国标铸钢闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀,楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

操作方式:

手动、齿轮传动、电动、气动等。

应用范围:高压国标铸钢闸阀适用于公称压力PN4.0~10.0MPa,工作温度-29~600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质,不能作调节和节流。适用介质为:水、油品、蒸气、酸性介质等。

高压国标铸钢闸阀结构特点与优势:
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短,制造工艺性好,适用范围广。

安装与维护应注意以下事项:
手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
带传动机构的闸阀,按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月至少润滑一次。

高压国标铸钢闸阀标准规范:

设计制造标准:GB/T 12234-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

性能规范:

公称压力
PN(MPa)
试验压力(MPa) 适用温度(℃) 适用介质
强度试验 密封试验 WCB Cr5Mo 1Cr18Ni9Ti
1.6 2.4 1.8   ≤425   ≤540   ≤600 水、油品、蒸气、酸性介质
2.5 3.8 2.8
4.0 6.0 4.4
6.4 9.6 7.1

零件材料与工况:

零件名称 材料牌号
阀体 WCB ZGCr5Mo CF8 CF8M
ZG1Cr18Ni9Ti
CF3 CF3
阀盖 WCB 12CrMoV
ZGCr5Mo
304
CF8
316
CF8M
CF3 CF3
316L
支架 WCB WCB CF8 CF8M CF3 CF3
闸板 WCB ZGCr5Mo CF8 CF8M CF3 CF3
阀杆 2Cr13 25Cr2MoV 1Cr18Ni9Ti
阀座 25 304 304 304 304 304
垫片、垫环、密封环 包覆垫片、304、增强柔性石墨
填料 增强柔性石墨
闸杆螺母 ZCuA110Fe3

主要尺寸及重量:

公称压力 公称通径DN(mm) 主要外形尺寸及连接尺寸(mm) 重量
(kg)
L D D1 D2 D6 b-f f2 z-фd H Do
PN40 15 130 95 65 45 40 16-2 4 4-145 135 120 6
20 150 105 75 55 51 16-2 4 4-14 190 140 8
25 160 115 85 65 58 16-2 4 4-14 205 160 12
32 180 135 100 78 66 18-2 4 4-14 270 180 15
40 200 145 110 85 76 18-3 4 4-18 310 200 31
50 250 160 125 100 88 20-3 4 4-18 371 250 34
65 280 180 145 120 110 22-3 4 4-18 391 280 39
80 310 195 160 135 121 22-3 4 8-18 455 320 52
100 350 230 190 160 150 24-3 4.5 8-18 551 360 80
125 400 270 220 188 176 28-3 4.5 8-23 628 400 127
150 450 300 250 218 204 30-3 4.5 8-25 708 400 154
200 550 375 320 282 260 38-3 4.5 8-25 885 450 263
250 650 445 385 345 313 42-3 4.5 12-30 906 560 368
300 750 510 450 408 364 46-4 4.5 12-34 1203 640 547
350 850 570 510 465 422 52-4 5 16-34 1341 640 679
400 950 655 585 535 474 18-2 5 16-34 1492 720 953
PN64 15 170 105 75 55 41 20-2 4 4-14 140 100 7
20 190 125 90 68 51 22-2 4 4-18 140 100 9
25 210 135 100 78 58 24-2 4 4-18 215 180 12
32 230 150 110 82 66 24-3 4 4-23 270 180 16
40 240 165 125 95 76 26-3 4 4-23 345 200 32
50 250 175 135 105 88 28-3 4 4-23 470 200 39
65 280 200 160 130 110 30-3 4 8-23 520 250 43
80 310 210 170 140 121 32-3 4.5 8-23 570 300 60
100 350 250 200 168 150 36-3 4.5 8-25 700 300 89
125 400 295 240 202 176 38-3 4.5 8-30 780 350 140
150 450 340 280 240 204 44-34 4.5 8-34 850 350 207
200 550 405 345 300 260 44-34 4.5 12-34 1035 400 325
250 650 470 400 352 313 48-34 4.5 12-41 1050 560 467
300 750 530 460 412 364 54-4 4.5 16-41 1470 640 590

订货须知:

您在选用信茂牌阀门的时候,可以先打开http://www.zjxmfm.com/ 网站首页,结合我们的新闻资讯技术支持里面的相关信息,对高压国标铸钢闸阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对高压国标铸钢闸阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
