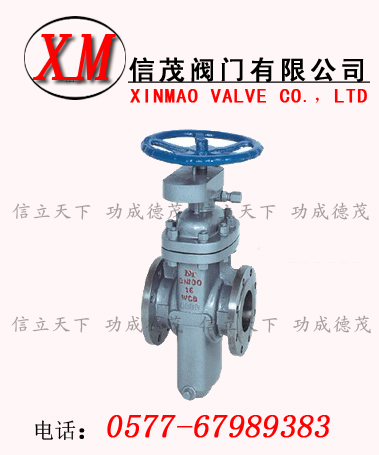

铸钢平板闸阀概述：永嘉信茂阀门有限公司生产的铸钢平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。
闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力.
分类：平板闸阀按驱动方式可分为手动平板闸阀、气动平板闸阀及电动平板闸阀。按用途和使用场合可分为有导流孔平板闸阀、无导流孔平板闸阀、油田平板闸阀、管线平板闸阀及燃气平板闸阀等
特点：
本系列产品采用新型浮动式密封结构，适用于压力不大于15.0MPa，温度-29～121℃的油品、天然气等管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测试严格、操作轻便，具有较强的防腐、耐磨、耐冲蚀性能，是石油工业界一种理想的新型装备。
结构特征与工作原理：
1. 采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2. 闸板均有导向条给予精密导向，同时密封面均喷焊硬质合金，耐冲蚀。
3. 阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4. 关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5. 由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6. 开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
选用原则：
1. 石油、天然气的输送管线，选用单闸板或双闸板的平板闸阀。如需清扫管线的，选用单闸板或双闸板带导流孔的明杆平板闸阀。
2. 成品油的输送管线和贮存设备，选用无导流孔的单闸板或双闸板的平板闸阀。
3. 石油、天然气的开采井口装置，选用暗杆浮动阀座带导流孔的单闸板或双闸板的平板闸阀，大多为API16A标准，压力等级为API2000、API3000、API5000、API10000、API15000、API20000。
4. 带有悬浮颗粒介质的管道，选用刀型平板闸阀。
5. 城市煤气输送管线，选用单闸板或双闸板软密封明杆平板闸阀。
6.城市自来水工程，选用单闸板或双闸板无导流孔明杆平板闸阀。
尺寸及重量：
|
ANSI 150Lb
|
|
NPS
|
2
|
21/2
|
3
|
4
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
24
|
|
L
|
178
|
190
|
203
|
229
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
|
L1
|
216
|
241
|
283
|
305
|
403
|
419
|
457
|
502
|
572
|
610
|
660
|
711
|
813
|
|
H
|
120
|
150
|
180
|
220
|
345
|
420
|
495
|
600
|
640
|
720
|
798
|
875
|
1170
|
|
H1
|
475
|
535
|
600
|
700
|
910
|
1095
|
1370
|
1470
|
1730
|
1870
|
2185
|
2335
|
2815
|
|
H2
|
80
|
90
|
100
|
110
|
145
|
170
|
210
|
240
|
265
|
290
|
325
|
360
|
425
|
|
H3
|
-
|
-
|
1075
|
1240
|
1400
|
1595
|
1800
|
2090
|
2420
|
2615
|
2895
|
3160
|
3885
|
|
D0
|
250
|
300
|
300
|
350
|
350
|
350
|
450
|
500
|
600
|
650
|
700
|
800
|
1000
|
|
D1
|
-
|
-
|
250
|
250
|
300
|
300
|
350
|
350
|
350
|
400
|
500
|
600
|
650
|
|
★
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
750
|
1000
|
1200
|
1800
|
|
GB 1.6Mpa GB 2.0Mpa
|
|
DN
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
178
|
190
|
203
|
229
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
|
L1
|
216
|
241
|
283
|
305
|
403
|
419
|
457
|
502
|
572
|
610
|
660
|
711
|
813
|
|
H
|
120
|
150
|
180
|
220
|
345
|
420
|
495
|
600
|
640
|
720
|
798
|
875
|
1170
|
|
H1
|
475
|
535
|
600
|
700
|
910
|
1095
|
1370
|
1470
|
1730
|
1870
|
2185
|
2335
|
2815
|
|
H2
|
80
|
90
|
100
|
110
|
145
|
170
|
210
|
240
|
265
|
290
|
325
|
360
|
425
|
|
H3
|
-
|
-
|
1075
|
1240
|
1400
|
1595
|
1800
|
2090
|
2420
|
2615
|
2895
|
3160
|
3885
|
|
D0
|
250
|
300
|
300
|
350
|
350
|
350
|
450
|
500
|
600
|
650
|
700
|
800
|
1000
|
|
D1
|
-
|
-
|
250
|
250
|
300
|
300
|
350
|
350
|
350
|
400
|
500
|
600
|
650
|
|
★
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
750
|
1000
|
1200
|
1800
|
注：★为伞齿轮、电动、气动装置的参考力矩，单位NM。
设计与制造标准：
●设计与制造：JB/T5298 API6D
●法兰尺寸：JB/T79 ANSIB16.5 MSS SP44
●压力温度：ANSIB 16.34
●结构长度：JB/T5298 ANSIB16.10
●对焊连接尺寸：GB/T12224 ANSIB16.25
●检验与试验：JB/T9092 API6D
注：★为伞齿轮、电动、气动装置的参考力矩，单位NM。
设计与制造标准：
●设计与制造：JB/T5298 API6D
●法兰尺寸：JB/T79 ANSIB16.5 MSS SP44
●压力温度：ANSIB16.34
●结构长度：JB/T5298 ANSIB16.10
●对焊连接长度：GB/T12224 ANSIB16.25
●检验与试验：JB/T9092 API6D
订货须知：
您在选用信茂牌阀门的时候，可以先打开http://www.zjxmfm.com/ 的网站首页，结合我们的新闻资讯和技术支持里面的相关信息，对铸钢平板闸阀的工作原理和使用工况做详细的了解，然后在我们的产品中心里面，对铸钢平板闸阀的功能参数和连接尺寸与您的管道做实际对比，还可以查看我们的阀门实物照片，做进一步的确认。阀门确定无误后，您可以参照我们的产品报价进行成本核算。如果您工况比较特殊，您也可以直接联系我们技术部，由我们的阀门专业技术人员结合实际的为您精确选型。
|
