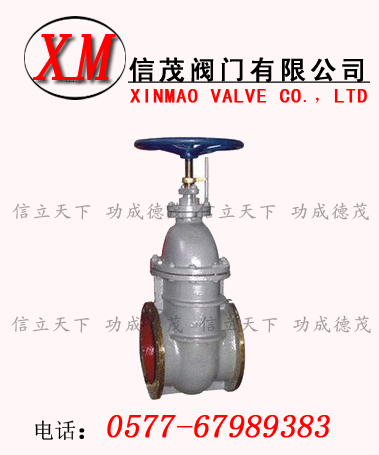

暗杆楔式闸阀
暗杆楔式闸阀
型号:Z45H
报价:0.0000
信茂Z45H暗杆楔式闸阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务.
暗杆楔式闸阀 详细介绍

暗杆楔式闸阀概述:

永嘉信茂阀门有限公司生产的暗杆楔式闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。暗杆闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52'''' 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
暗杆闸阀又叫旋转杆闸阀 ( 亦叫暗杆楔式闸阀)。阀杆螺母设在闸板上,手轮转动带动阀杆转动 , 而使闸板提升,通常在阀杆的底端有梯形螺纹,通过阀门底端的螺纹以及阀瓣上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上,再倒回 1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置(即行程〉来确定。

操作机构

3.1弹性座封闸阀操作时的启闭方向,一律应顺时针关闭。
3.2由于管网中的气动阀,经常是人工启闭,启闭转数不宜过多,就是大口径阀门亦应在200-600转内。
3.3为了便于一个人的启闭操作,在管道工压状况下,最大启闭力矩宜为240N-m。
3.4暗杆闸阀启闭操作端应为方榫,且尺寸标准化,并面向地面,以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。
3.5暗杆闸阀启闭程度的显示盘
①暗杆闸阀启闭程度的刻度线,应铸造在变速箱盖上或转换方向后的显示盘的外壳上,一律面向地面,刻度线刷上荧光粉,以示醒目;
②指示盘针的材质在管理较好的情况下可用不锈钢板,否则为刷漆的钢板,切勿使用铝皮制作;
③指示盘针醒目,固定牢靠,一旦启闭调节准确后,应以铆钉锁定。
3.6若弹性座封闸阀埋设较深,操作机构及显示盘离地面距离≥1.5m时,应设有加长杆设施,且固定稳牢,以便人们从地面上观察及操作。也就是说,管网中的阀门启闭操作,不宜下井作业。
四,暗杆闸阀的性能检测
4.1阀门某一规格批量制造时,应委托权威性机构进行以下性能的检测:
①阀门在工压状况下的启闭力矩;
②在工压状况下,能保证阀门关闭严密的连续启闭次数;
③阀门在管道输水状况下的流阻系数的检测。
4.2阀门在出厂前应进行以下的检测:
①阀门在开启状况下,阀体应承受阀门工压值二倍的内压检测;
②阀门的关闭状况下,两侧分别承受1.1倍阀门工压值,无渗漏;但金属密封的蝶阀,渗漏值亦不大于相关要求。
五,暗杆闸阀的内外防腐
5.1阀体(包括变速传动箱体)内外,首先应抛丸清砂除锈,力求静电喷涂粉状无毒环氧树脂,厚度达0.3mm以上。特大型阀门静电喷涂无毒环氧树脂有困难时,亦应刷涂、喷涂相似的无毒环氧漆。
5.2阀体内部以及阀板各个部位要求全面防腐,一方面浸泡在水中不会锈蚀,在两种金属之间不产生电化学腐蚀;二方面表面光滑使过水阻力减少。
5.3阀体内防腐的环氧树脂或油漆的卫生要求,应有相应权威机关的检测报告。化学物理性能亦应符合相关要求。
六,暗杆闸阀包装运输
6.1阀门两侧应设轻质堵板固封。
6.2中、小口径阀门应以草绳捆扎,并以集装箱方式运输为宜。
6.3大口径阀门亦有简易木条框架固体包装,以免运输过程中碰损

主要外形尺寸

公称通径
Dg(mm)
尺寸(mm) 重量
(kg)
L D D1 D2 b z-φd H D0
50 180 160 125 100 20 4-18 345 180 17
65 195 180 145 120 376 180 20
80 210 195 160 135 22 4-18 417 200 27
100 230 215 180 155 8-18 460 200 50
125 255 245 210 185 24 8-18 525 240 70
150 280 280 240 210 8-23 567 240 95
200 330 335 295 265 26 8-23 705 320 150
250 380 390 350 320 28 8-23 800 320 200
300 420 440 400 368 12-23 886 400 280
350 450 500 460 428 30 16-23 968 400 360
400 480 565 515 482 32 16-25 1090 500 500
450 510 615 565 532 20-25 1175 500 590
500 540 670 620 585 34 20-25 1414 720 680
600 600 780 725 685 36 20-30 1593 720 951
700 660 895 840 800 40 24-30 1812 800 1950

 暗杠闸阀与明杠闸阀区别:

1.暗杆阀门在开关时方向盘与阀杆是连接在一起相对不动的,它是通过阀杆在固定点转动来带动阀瓣向上提升和下闸来完成启闭的。明杆阀门则是通过阀杆与方向盘的螺纹传动来提升或者降下阀瓣。说简单点就是明杆阀门是阀瓣连着阀杆一起做上下运动,方向盘始终在固定点。
2.暗杆法兰闸阀的提升螺杆是只旋转而无上和下移动,外露的只是一根杆,其螺母是固定在闸板上,通过螺杆的旋转来提升闸板,没有可见的门架;明杆法兰闸阀的提升螺杆是外露的,螺母紧贴手轮且是固定的(不旋转也不轴向移动),通过旋转螺杆来提升闸板,螺杆与闸板只有相对的旋转运动而无相对的轴向位移,外观为有门形支架。进口泵 卡斯特红酒阀门
3.暗杆阀门就是看不见丝杠,而明杆的就是能看见丝杆的

订货须知:

您在选用信茂牌阀门的时候,可以先打开http://www.zjxmfm.com/ 网站首页,结合我们的新闻资讯技术支持里面的相关信息,对暗杆楔式闸阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对暗杆楔式闸阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
