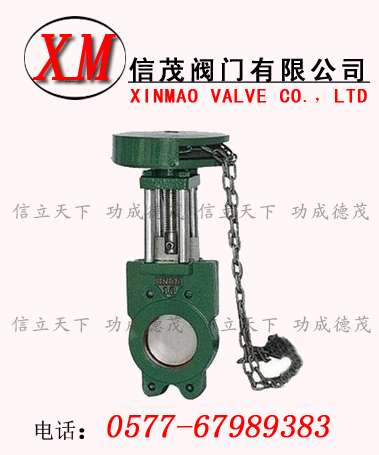

链轮式浆液阀
链轮式浆液阀
型号:ZL73X
报价:0.0000
信茂ZL73X链轮式浆液阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
链轮式浆液阀 详细介绍

链轮式浆液阀结构形式与特点;

a、阀体结构形式及密封方式
我公司新研制的浆液阀分对夹式和整体式,对夹式阀体密封采用复合材料配置的“U”型和“T”型复合结构。整体式阀体密封采用“O”型复合密封圈结构,克服了原对夹式浆液阀采用“U”型密封垫受力后易移位和变形,介质外泄等缺点。闸板采用刀形结构,解决了灰浆沉淀密封槽内,阀门关闭不严,外泄漏等问题。
b、驱动装置分手动操作和电液动操作两种
手动装置:操作简单,适用于力矩较小阀门。
电液动装置:适用于力矩较大,力和速度可调,可任意任置锁定的阀门装置。
适用介质:
采矿、钢铁工业——用于煤浆、滤碴浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备,粮食输送设备,麦芽浆等。
电站除灰——用于灰渣浆。

主要性能规

公称压力PN(MPa)
试验压力(MPa)
适用介质
工作温度(℃)
壳体
密封
0.6
0.9
0.66
煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液
≤80℃
1.0
1.5
1.1

主要外形及连接尺寸(mm)

DN
L
D1
D2
H
n-M
0.6
1.0
50
48
48
100
125
330
4-M16
65
48
48
120
145
340
4-M16
80
50
50
135
160
380
8-M16
100
50
50
155
180
440
8-M16
125
50
50
185
210
500
8-M16
150
60
60
210
240
600
8-M20
200
60
60
265
295
700
8-M20
250
70
70
320
350
890
12-M20
300
70
80
368
400
1050
12-M20
350
80
90
428
460
1160
16-M20
400
80
120
482
515
1200
16-M22

订货须知:

您在选用信茂牌阀门的时候,可以先打开http://www.zjxmfm.com/ 网站首页,结合我们的新闻资讯技术支持里面的相关信息,对链轮式浆液阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对链轮式浆液阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
