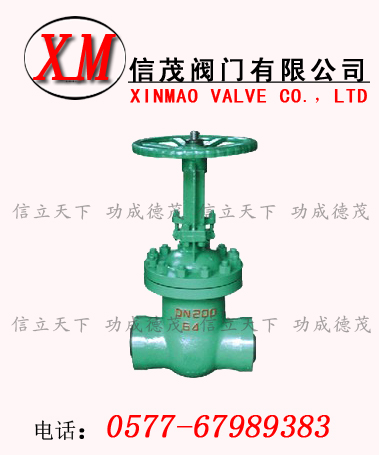

焊接式闸阀概述：
永嘉信茂阀门有限公司生产的焊接式闸阀适用于公称压力PN16.0-32.0Mpa，工作温度≤540℃（其中P57170V工作温度为570℃）的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为水、油品、酸性介质等。操作方式有手动、齿轮传动、电动等。
性能规范
|
Property and specifiecation |
|
产品型号 Product type公称压力PN(MPa)Nominal pressure |
试验压力(MPa)Test pressure |
工作压力(MPa)Working pressure |
工作温度(℃)Working temperature |
适用介质Appicable medium |
|
强度试验Sheel test |
密封试验/上密封实验Seal test |
|
Z960Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽、Water,steam |
|
Z960Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 |
|
Z960Y-P54100 |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 Steam |
|
Z960Y-P54170 |
- |
48.0 |
36.0 |
P5417 |
≤540 |
|
主要零件材料Matecrial for main parts |
|
零件名称Part name |
材料牌号Material designation |
|
阀体Body |
WCB |
WC6 |
WC9 |
|
阀板Disc |
WCB |
WC6 |
WC9 |
|
阀盖Bonnet |
25 |
12Cr1Mo1VA |
|
阀杆Stem |
1Cr17Ni2 |
20Cr1Mo1VA |
|
阀座Seat |
25 |
12Cr1Mo1VA |
|
密封环Sealing ring |
S软钢(增强柔性石墨)S soft steel (flexible graphite) |
S软钢S soft steel |
F软钢F Soft steel |
|
填料Packing |
增强柔性石墨Fexible graphite |
|
支架Yoke |
WCB |
WCB或WC6 |
|
阀杆螺母Stem nut |
45(ZCuZn25A16Fe3Mn3) |
|
四开环Four piece ring |
1Cr13 |
20Cr1MoVA |
|
|
公称通径DNNominal diameter |
主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions |
电动装置Electric dewice |
重量(kg)Weight |
|
d |
L |
H |
L1 |
L2 |
|
Z60Y/Z62Y-250 |
|
100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 |
|
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 |
|
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 |
