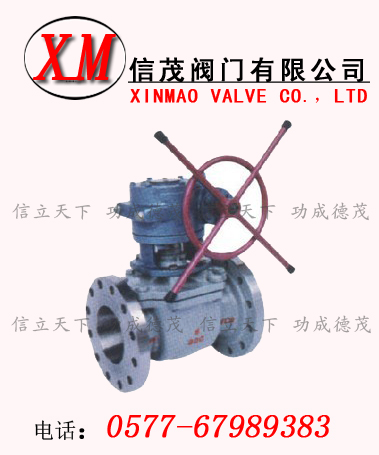

斜面球阀
斜面球阀
型号:Q16F/Q66F
报价:0.0000
信茂Q16F/Q66F斜面球阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务0577-67989383
斜面球阀 详细介绍

斜面球阀结构特点:
1、独特的结构密封更加可靠斜面球阀又称“楔式球阀”,采用整体上装式新型结构。两阀座密封面设计成楔形两斜面,球体上部有一弹簧。在弹簧力的作用下,阀座密封面与球体紧密贴合,形成可靠的密封。
2、阀杆凸肩结构即可防脱又保证了上密封性能阀杆下端设有凸肩,可在阀体内压异常升高时,防止阀杆脱出。在弹簧及介质力的作用下,阀杆   凸肩压紧垫片,形成上密封效果。
3、先进的防火、防静电结构在球体与阀座之间设置有防火金属环。在意外火灾阀座烧损后,金属环压在球体上起到密封作用。确保系统的安全,防止重大事故发生。球体上部的予紧弹簧可将球体与阀座摩擦产生的静电,经导线导入地下。防止因静电产生的火花点燃易燃易爆介质,保证系统的安全。
4、阀门的启、闭力小,安装、维修方便阀杆填料函的密封采用填料平面与阀杆凸肩、
阀盖平面的压紧,靠弹簧的予紧力及上压盖的压紧力实现密封。减轻了阀门的启、闭力。阀门采用整体上装式结构,只须将上部阀盖拆开,既可取出阀门体内全部零件。便于阀门的维修和更换。

标准规范
设计制造:GB12237-1989
结构长度:GB12221-1989
法兰连接:GB9113,JB/T79
          G20592,SH3406

焊接标准: GB12224-1989

主要结构尺寸及重量

内螺纹连接 PN1.6、2.5、4.0、6.4(Mpa)
DN
L
H
W螺纹
15
90
78
1/2”
20
100
82
3/4”
25
115
88
1”
40
150
95
11/2”
50
180
110
2”









承插焊连接PN 1.6、2.5、4.0、6.4(Mpa)
DN
L
H
d
15
90
78
22.5
20
100
82
28.5
25
115
88
34.5
40
150
95
48.7
50
180
110
61.3



Q46型  法兰连接斜面球阀
PN 1.6(Mpa)
DN
L
H
W
15
130
60
150
20
130
65
150
25
140
75
150
32
165
90
150
40
165
95
230
50
203
110
230
65
222
145
350
80
241
150
450
100
305
180
450
125
356
250
600
150
394
270
700
200
457
345
950



PN  2.5(Mpa)
DN
L
H
W
15
130
78
150
20
130
85
160
25
140
95
180
32
165
150
250
40
165
150
300
50
203
190
350
65
222
195
350
80
241
215
400
100
305
250
450
125
356
286
600
150
394
320
700
200
457
345
950



美标系列
标准规范
设计制造: ANSI B16.34,API6D,BS5159,JIS
结构长度: ANSI B16.10
法兰连接: ANSI B16.5,JIS
焊接标准: ANSI B16.25
注:连接尺寸见后面“附表”。
主要结构尺寸及重量
CLASS 150 Lb



in
mm
L
H
W
1/2
15
130
60
150
3/4
20
152
65
150
1
25
160
75
150
11/4
32
165
90
150
11/2
40
165
95
230
2
50
178
110
230
21/2
65
190
145
350
3
80
203
150
400
4
100
229
180
450
5
125
356
250
500
6
150
394
270
600
8
200
457
345
700
















CLASS 300 Lb
in
mm
L
H
W
1/2
15
140
60
150
3/4
20
152
65
150
1
25
165
75
160
11/4
32
178
90
160
11/2
40
190
95
190
2
50
216
110
350
21/2
65
241
145
400
3
80
283
150
450
4
100
305
180
450
5
125
381
250
600
6
150
403
270
700
8
200
502
345
950























订货须知:

您在选用信茂牌阀门的时候,可以先打开http://www.zjxmfm.com/ 网站首页,结合我们的新闻资讯技术支持里面的相关信息,对斜面球阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对斜面球阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
