产品展示

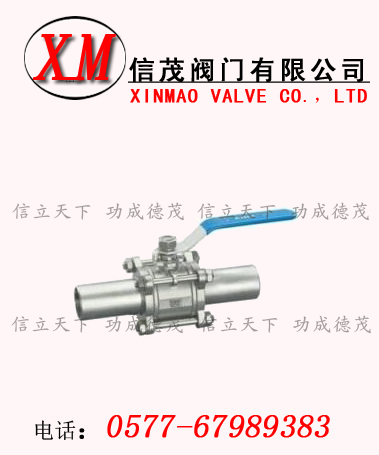

三片式加长对焊球阀
三片式加长对焊球阀
型号:Q61F
报价:0.0000
信茂Q61F三片式加长对焊球阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务.
三片式加长对焊球阀 详细介绍

三片式加长对焊球阀概述:

三片式对焊球阀是指关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。三片式球阀,是近年来被广泛采用的一种新型阀门。优点:
1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
特点及用途
该球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
三、三片式对焊球阀执行标准  1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。
性能规范
公称通径mm DN15-DN300
材料代号 C P R
主要 零件 阀体 WCB ZG1Cr18 Ni9Ti ZG1Cr18Ni 12Mo2Ti
球体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯 对位聚苯 金属密封
填料 聚四氟乙烯 柔性石墨
适用 工况 适用 介质 蒸汽、 水、油品 硝酸类 醋酸类
适用 温度 -28℃ - 300℃

三片式加长对焊球阀介绍

公称压力
PN
1.6、2.5、4.0、6.4
Mpa
强度试验压力
PT
2.4、3.8、6.0、9.6
低压气密封试验压力
0.6
高压密封试验压力
1.8.2.8.4.4.7.1
适用介质
Q11F-(16-64)C
Q11F-(16-64)P
Q11F-(16-64)R
水、油、气
硝酸类
醋酸类
适用温度
-40~180°

连接尺寸:

SIZE
DN
L
H
W
1/4"
6
112
52
105
3/8"
10
112
52
105
1/2"
15
128
65
130
3/4"
20
135
70
130
1"
25
142
78
150
11/4"
32
165
82
180
11/2"
40
175
90
200
2"
50
205
98
200
21/2"
65
250
140
240
3"
80
275
155
265
4"
100
350
122
300

订货须知:

您在选用信茂牌阀门的时候,可以先打开http://www.zjxmfm.com/ 网站首页,结合我们的新闻资讯技术支持里面的相关信息,对三片式加长对焊球阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对三片式加长对焊球阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
