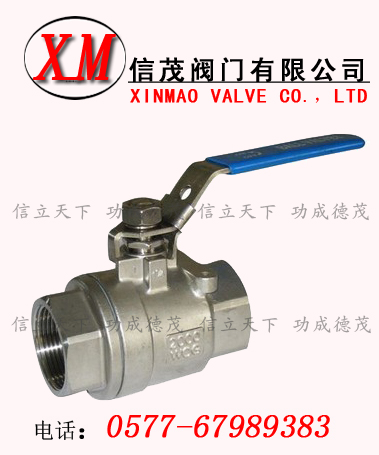

二片式球阀
二片式球阀
型号:Q11F
报价:0.0000
信茂Q11F二片式球阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务.
二片式球阀 详细介绍

二片式球阀及对焊连接球阀分为整体式一片式、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。内螺纹连接球阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。

公称压力 最高使用压力 试验压力(水压)
1.6MPA 120℃以下水、油、瓦斯 饱和蒸汽 阀体 阀座
1.76MPA 0.6MPA 9.5MPA 7MPA
Q11F-16P一片式
INCH 1/4″ 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″
DN 6 10 15 20 25 32 40 50
L 39 44 56.5 58 71 78 83 100
H 32.05 34.5 43.5 47 55 60.5 74.5 80.5
D 5 7 9.2 12.5 16 20 24.5 32
A 70 70 90 90 110 110 140 140
Q11F-16P二片式
INCH 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″
DN 15 20 25 32 40 50
L 55 66 77 87 98.5 115
H 47 55 60.5 63.5 78 87
D 15 20 25 32 40 50
A 102 125 143 143 178 178
Q11F-16P一片式
INCH 1/4″ 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 2 1/2″ 3″ 4″
DN 6 10 15 20 25 32 40 50 65 80 100
L 39 44 56.5 58 71 78 83 100 162 182 230
H 32.05 34.5 43.5 47 55 60.5 74.5 80.5 128 137 173
D 5 7 9.2 12.5 16 20 24.5 32 65 80 100
A 70 70 90 90 110 110 140 140 247 247 295



订货须知:

您在选用信茂牌阀门的时候,可以先打开http://www.zjxmfm.com/ 网站首页,结合我们的新闻资讯技术支持里面的相关信息,对二片式球阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对二片式球阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
