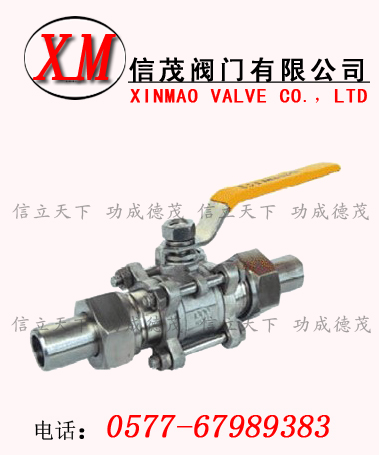

三片式活接对焊球阀特征 ：
公称压力：1.6-6.4MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）
对焊标准(BW):GB12224.ANSIB16.25
连接尺寸及重量： 单位：mm
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
2-1/2"
|
2"
|
|
d
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50.8
|
|
D
|
17
|
17
|
21
|
26
|
31
|
38
|
46
|
60
|
|
L
|
150
|
150
|
180
|
195
|
210
|
225
|
260
|
300
|
|
H
|
48
|
48
|
54
|
57
|
72
|
79
|
81
|
97
|
|
E
|
120
|
120
|
120
|
130
|
154
|
154
|
185
|
185
|
主要零件材料
|
零件名称
|
材质
|
|
阀体
|
不锈钢CF8M
|
|
密封圈
|
聚四氟乙烯PTFE
|
|
阀盖
|
不锈钢CF8/CF8M
|
|
球体
|
不锈钢CF8
|
|
阀杆
|
不锈钢SS316
|
|
螺母
|
不锈钢CF8
|
|
垫圈
|
聚四氟乙烯PTFE
|
|
手柄套
|
塑料
|
|
手柄
|
不锈钢SS304
|
|
压紧螺母
|
不锈钢SS304
|
|
弹簧垫圈
|
不锈钢SS304
|
|
锁片
|
不锈钢SS304
|
|
螺栓
|
不锈钢SS304
|
|
套管
|
不锈钢CF8
|
订货须知：您在选用信茂牌阀门的时候，可以先打开http://www.zjxmfm.com/ 的网站首页，结合我们的新闻资讯和技术支持里面的相关信息，对三片式活接对焊球阀的工作原理和使用工况做详细的了解，然后在我们的产品中心里面，对三片式活接对焊球阀的功能参数和连接尺寸与您的管道做实际对比，还可以查看我们的阀门实物照片，做进一步的确认。阀门确定无误后，您可以参照我们的产品报价进行成本核算。如果您工况比较特殊，您也可以直接联系我们技术部，由我们的阀门专业技术人员结合实际的为您精确选型。
|
