产品展示

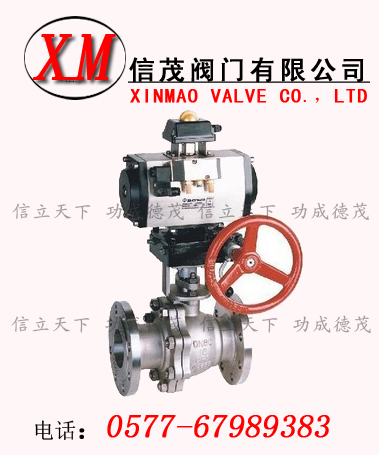

手动带气动球阀
手动带气动球阀
型号:QJ641PPL
报价:0.0000
信茂QJ641PPL手动带气动球阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
手动带气动球阀 详细介绍
手动带气动球阀概述:
永嘉信茂阀门有限公司生产的手动带气动球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,“好施”牌高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃
手动带气动球阀性能参数:
型号
公称压力
(MPa)
强度试验压力
(MPa)
密封试验压
(MPa)
适用温度
(℃)
适用介质
QJ641M/F-16C
1.6
2.4
1.8
-28~+300 (M/F)
导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
QJ641M/F-16C
2.5
3.8
2.8
-28~+350 (PPN)

手动带气动球阀主要零部件材料:

序号
零部件名称
材料
1
阀体
球墨铸铁、碳素钢、铸不锈钢
2
密封圈
(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3
不锈钢
4
填料
聚四氟乙烯
5
填料压盖
QT450-10球墨铸铁
6
阀杆
碳素钢、铬不锈钢
7
手柄
碳钢

主要技术参数:

型号
规格
尺寸
L
D
D 1
D 2
z-φd
H
b
QJ641M/F-16
15
130
95
65
45
4-14
85
14
20
150
105
75
55
4-14
95
16
25
160
115
85
65
4-14
103
16
32
180
135
100
78
4-18
105
18
40
200
145
110
85
4-18
120
18
50
230
160
125
100
4-18
195
20
65
290
180
145
120
4-18
195
20
80
310
195
160
135
8-18
215
22
100
350
215
180
155
8-18
253
24

手动带气动球阀结构特点及作用原理:

  1、该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力。
  2、顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。

订货须知:

您在选用信茂牌阀门的时候,可以先打开http://www.zjxmfm.com/ 网站首页,结合我们的新闻资讯技术支持里面的相关信息,对手动带气动球阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对手动带气动球阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
