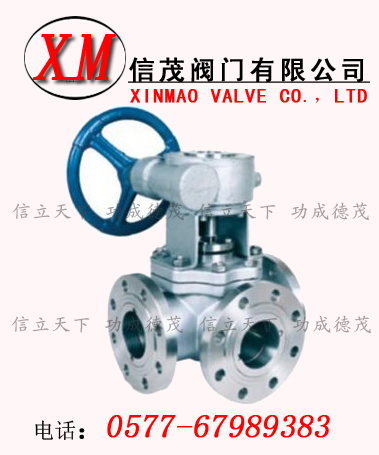

三通球阀工作原理：
开启过程
1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
维护事宜：
1.要留有阀柄旋转的位置。
2. 不能用作节流。
3带传动机构的球阀应直立安装。
三通球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
三通球阀在管路中主要用来做切断、分配和改变介质的流动方向。
三通球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。
结构及其特性说明
SFAQ、SFGQ系列三通球阀采用四面阀座、一体化结构。适用
于液体、气体、粉体等介质的汇合、分流及分配。其操作省力，维修方便。适用于石油、化工、电力等企业部门输送各种气体、液体、粉体等介质的管道、储罐、容器设备上汇合或分流装置。其特点是：
1.阀门按流通形式分为“L型”（3位2通）、“T型”（3位2通）两种类型。其中“L型”可实现对介质流向进行如‘图A’的两种切换功能；“T型”可实现对介质的分流或混流，如‘图B’的四种切换功能。可按工况要求选择其中一种。
2.阀座采用PTFE材料，阀门的启团力小，开关轻便。
3.阀门采用三体结构，拆装方便，便于现场维修、更换、其流道通畅，流体阻力小。
4.具有防静电结构，下装式阀杆及填料结构设计，防止阀杆脱落，体积小节约安装空间。
性能及设计规范：
1、压力等级：PN1.6、2.5、4.0、6.4、（Mpa）；ANSI 150、300磅级
2、公称通径：DN15-200；1/2”-8”
3、适用温度：-29-150℃
4、适用介质：碳钢：适用水 蒸气 油品等介质
5、连结方式：法兰连结按：JB、GB、HG、SH及ANSI B16.5、JIS、DIN等标准；
焊接端按：GB12224及ANSI B 16.25；螺纹连结按：GB7306及NPT
主要零件材料
|
零件名称
|
材料
|
|
Q45F-16C
-25p
-40R
|
Q45F-16C
-25P
-40R
|
|
阀体
|
铬镍钛钢
|
铬镍钼钛钢
|
|
球体
|
|
阀杆
|
|
密封圈
|
聚四乙烯
|
|
扳手
|
铸钢
|
主要外形尺寸和连接尺寸(MM)
|
型号
|
公称通径DN
|
尺寸（MM）
|
|
L
|
D
|
D1
|
H
|
z-ød
|
|
Q44F-16C/P
Q45F-16R/L
|
15
|
140
|
95
|
65
|
103
|
14-4
|
|
20
|
160
|
105
|
75
|
112
|
14-4
|
|
25
|
180
|
115
|
85
|
123
|
14-4
|
|
32
|
200
|
135
|
100
|
144
|
18-4
|
|
40
|
220
|
145
|
110
|
152
|
18-4
|
|
50
|
240
|
160
|
125
|
182
|
18-4
|
|
65
|
260
|
180
|
145
|
193
|
18-4
|
|
80
|
280
|
195
|
160
|
217
|
18-8
|
|
100
|
320
|
215
|
180
|
245
|
18-8
|
|
125
|
360
|
245
|
210
|
282
|
18-8
|
|
150
|
440
|
280
|
240
|
319
|
23-8
|
|
Q44F-25C/P
Q45F-25R/L
|
15
|
115
|
95
|
65
|
|
14-4
|
|
20
|
145
|
105
|
75
|
|
14-4
|
|
25
|
160
|
115
|
85
|
|
14-4
|
|
32
|
200
|
135
|
100
|
|
18-4
|
|
40
|
220
|
145
|
110
|
|
18-4
|
|
50
|
240
|
160
|
125
|
|
18-4
|
|
65
|
260
|
180
|
145
|
|
18-8
|
|
80
|
280
|
195
|
160
|
|
18-8
|
|
100
|
320
|
230
|
190
|
|
23-8
|
|
125
|
360
|
270
|
220
|
|
25-8
|
|
150
|
440
|
300
|
250
|
|
25-8
|
订货须知：
