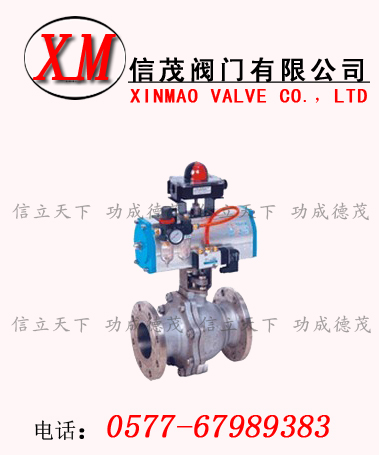

气动浮动式球阀概述：
Q41F/H浮动式球阀浮动球阀适用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
特点：
1、O型浮动式球阀采用全通径或缩径设计，流通阻力小。
2、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
3、阀杆采用内装式，轴肩及聚四氟乙烯（或增强石墨）推力垫结构防止阀杆因管道内压力 而吹 出，同时聚四氟乙烯（或增强石墨）材料减小阀门的启闭扭矩，使操作更为省力。
4、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免因静电打火点燃易燃介质。确保系统安全。
5、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构
结构：
浮动球阀的阀座多选用聚四氟乙烯、对位聚苯等高分子聚合材料，密封性能好，但材料相对较软。由于材料较软，但又要达到一定的密封比压，势必增加启闭扭矩，为了尽量改善此种情况，本公司采用双斜面弹性密封圈或V形槽弹性密封圈结构设计，利用管道内压力推动球体，帮助密封。当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。介质压力较大时，密封圈与球体接触面积增大。故密封圈能承受较大的介质推力而不会损坏。对于工作压力很低的球阀，考虑到介质压力不能确保阀座可靠密封，而预紧力长期使用后又会衰减，故对于低压、超低压或真空工况用球阀，采用弹簧加载的阀座密封结构，能确保球阀长期可靠的密封。
主要性能规范
|
型 号
|
公称压力PN(MPa)
|
试验压力ps(MPa)
|
工作温度(℃)
|
适用介质
|
|
壳 体
|
密封(液)
|
密封(气)
|
|
Q641F-16C
|
1.6
|
2.4
|
1.76
|
0.6
|
聚四氟乙烯-20-150
增强聚四氟乙烯-20-180
金属镶嵌封位聚苯-20-250
|
水、油品等
|
|
Q641F-25C
|
2.5
|
3.75
|
2.75
|
|
Q641F-40C
|
4.0
|
6.0
|
4.4
|
|
Q641F-16P
|
1.6
|
2.4
|
1.76
|
硝酸类
|
|
Q641F-25P
|
2.5
|
3.75
|
2.75
|
|
Q641F-40P
|
4.0
|
6.0
|
4.4
|
|
Q641F-16R
|
1.6
|
2.4
|
1.76
|
醋酸类
|
|
Q641F-25R
|
2.5
|
3.75
|
2.75
|
|
Q641F-40R
|
4.0
|
6.0
|
4.4
|
主要零件材料
|
零件名称
|
阀体
|
球体、阀杆
|
密封圈
|
填料
|
|
Q641F-16C
Q641F-25C
Q641F-40C
|
WCB、ZG2Cr13
|
2Cr13
|
聚四氟乙烯、增强聚四氟乙烯、对位聚苯
|
聚四氟乙烯、
柔性石墨
|
|
Q641F-16P
Q641F-25P
Q641F-40P
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
Q641F-16R
Q641F-25R
Q641F-40R
|
ZG0Cr18Ni12Mo2Ti
|
0Cr18Ni12Mo2Ti
|
订货须知：
您在选用信茂牌阀门的时候，可以先打开http://www.zjxmfm.com/ 的网站首页，结合我们的新闻资讯和技术支持里面的相关信息，对气动浮动式球阀的工作原理和使用工况做详细的了解，然后在我们的产品中心里面，对气动浮动式球阀的功能参数和连接尺寸与您的管道做实际对比，还可以查看我们的阀门实物照片，做进一步的确认。阀门确定无误后，您可以参照我们的产品报价进行成本核算。如果您工况比较特殊，您也可以直接联系我们技术部，由我们的阀门专业技术人员结合实际的为您精确选型。 |
