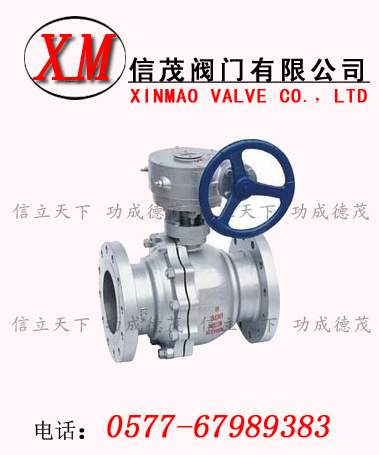

蜗轮浮动球阀
蜗轮浮动球阀
型号:Q341F
报价:0.0000
信茂Q341F蜗轮浮动球阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
蜗轮浮动球阀 详细介绍

 蜗轮浮动球阀述:
永嘉信茂阀门有限公司生产的蜗轮浮动球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。
在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。
球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装.

工作原理:

开启过程
1在关闭位置,球体受阀杆的[wiki]机械[/wiki]施压作用,紧压在阀座上。
2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
关闭过程
1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
3 快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
轨道球阀的结构特点:
1、 启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。
2、 上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。
3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、 低扭矩设计。特殊结构设计的阀杆,只需配一个小手轮阀门就能轻松启闭。
5、 楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
6、 密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的

主要零件材料:

序号
NO
零件名称 材质
GB ASTM
1 阀体 WCB A2116-WCB
2 密封圈 PTFE PTFE
3 球体 1C18Ni9Ti SS304
4 螺母 35 A194-2H
5 螺柱 35CrMoA A193-B7
6 石体 WCB A216-WCB
7 垫片 柔性石墨+不锈钢  B12.10-304F/.G
8 填料 PTFE PTFE
9 填料压盖 WCB A2116-WCB
10 定位片 25 A105
11 挡圈 65Mn AISI 1066
12 手柄 K33 A47-667
Gr.32510
13 阀杆 1Cr33 A276-410
14 螺钉 35 A193-B7
15 止推垫片 PTFE PTFE

技术规范:

设计依据 国标系列 美标系列
设计标准 GB/T12237 AP16D ANSI B16.34
法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10
连接法兰 GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
对焊端 GB/T12224 ANSI B16.25
试验和检验 GB/T9092 AP16D AP1598

主要外形尺寸:

公称通径 15 20 25 40 50 65 80 100 125 150 200
d1 13 19 25 38 64 64 76 102 127 152 203
L 108 117 127 165 191 191 203 229 356 394 457
H 59 63 75 95 142 142 152 178 252 272 342
W 130 130 160 230 400 400 400 650 1050 1050 1410
Wt(kg) 2.5 3 5 7 15 19 19 33 58 93 160

订货须知:

您在选用信茂牌阀门的时候,可以先打开http://www.zjxmfm.com/ 网站首页,结合我们的新闻资讯技术支持里面的相关信息,对蜗轮浮动球阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对蜗轮浮动球阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
