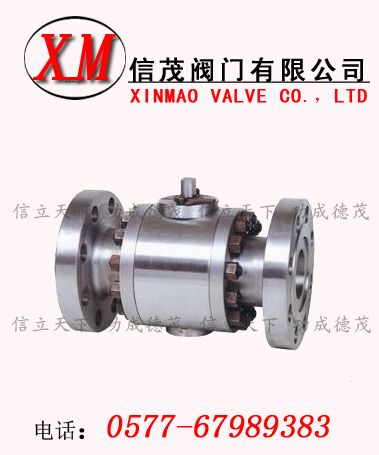

高压球阀特点
1、本产品所有部件均为锻件。
2、采用下装式阀杆,设置倒密封结构,确保填料处可靠密封及防止阀杆脱出。
3、采用镶嵌式阀座。阀座背后设置O型圈,确保介质不外漏。
高压球阀工作原理:
高压球阀它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,如V型球阀。
高压球阀的主要特点是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。
主要零件材料
零件名称
|
材质
|
GB
|
ASTM
|
阀体、阀盖
|
WCB
|
A216-WCB
|
密封圈
|
尼龙
|
尼龙
|
球体
|
1Cr18Ni9Ti
|
SS 304
|
阀座、阀杆
|
2Cr13
|
A246-416
|
O形圈
|
橡胶
|
橡胶
|
双头螺栓
|
35CrMoA
|
A193-B7
|
主要性能规范
公称压力PN
|
16
|
32
|
MPa
|
强度试验压力PT
|
24
|
48
|
MPa
|
低压密封试验力
|
0.6
|
MPa
|
高压密封试验力
|
17.6
|
35.2
|
MPa
|
适用介质
|
水、油品、蒸汽
|
适用温度
|
-40~80℃
|
主要连接尺寸
公称
压力
|
公称
通径
|
主要尺寸
|
L
|
L1
|
D
|
D1
|
H
|
W
|
M
|
D2
|
b
|
Z-Φd
|
法兰
|
对焊
|
法兰
|
对焊
|
法兰
|
对焊
|
法兰
|
对焊
|
法兰
|
对焊
|
法兰
|
16.0
|
10
|
210
|
150
|
52
|
60
|
95
|
90
|
60
|
18
|
77
|
58
|
220
|
M24×2
|
18
|
20
|
3-18
|
15
|
230
|
170
|
62
|
70
|
95
|
100
|
60
|
23
|
85
|
62
|
220
|
M24×2
|
20
|
20
|
3-18
|
20
|
240
|
190
|
73
|
80
|
105
|
110
|
68
|
29
|
94
|
75
|
250
|
M33×2
|
28
|
20
|
3-18
|
25
|
260
|
205
|
77
|
95
|
105
|
115
|
68
|
36
|
100
|
80
|
250
|
M33×2
|
28
|
22
|
3-18
|
32
|
300
|
230
|
100
|
110
|
115
|
150
|
80
|
43
|
120
|
96
|
300
|
M42×2
|
38
|
24
|
4-18
|
40
|
|
260
|
110
|
120
|
165
|
170
|
115
|
49
|
150
|
111
|
400
|
M52×2
|
48
|
30
|
6-26
|
50
|
400
|
330
|
130
|
140
|
165
|
200
|
115
|
61
|
165
|
128
|
450
|
M64×3
|
58
|
32
|
6-26
|
65
|
490
|
360
|
140
|
150
|
200
|
225
|
145
|
80
|
180
|
180
|
500
|
M80×3
|
74
|
40
|
6-29
|
80
|
580
|
380
|
150
|
160
|
225
|
270
|
170
|
105
|
200
|
200
|
600
|
M100×3
|
94
|
50
|
6-33
|
100
|
620
|
430
|
178
|
188
|
260
|
320
|
195
|
118
|
245
|
245
|
800
|
M125×4
|
115
|
60
|
6-36
|
32.0
|
10
|
210
|
150
|
52
|
60
|
95
|
90
|
60
|
18
|
77
|
58
|
220
|
M24×2
|
18
|
20
|
3-18
|
15
|
230
|
170
|
62
|
70
|
105
|
100
|
68
|
23
|
85
|
62
|
220
|
M33×2
|
28
|
20
|
3-18
|
20
|
240
|
190
|
73
|
80
|
105
|
110
|
68
|
29
|
94
|
75
|
250
|
M33×2
|
28
|
20
|
3-18
|
25
|
260
|
205
|
77
|
95
|
115
|
115
|
80
|
36
|
100
|
80
|
250
|
M42×2
|
35
|
25
|
4-18
|
32
|
300
|
230
|
100
|
110
|
165
|
150
|
115
|
43
|
120
|
96
|
300
|
M52×2
|
41
|
30
|
4-22
|
40
|
350
|
260
|
110
|
120
|
165
|
170
|
115
|
49
|
150
|
111
|
400
|
M64×3
|
47
|
35
|
6-26
|
50
|
400
|
330
|
130
|
140
|
200
|
200
|
145
|
61
|
165
|
128
|
450
|
M80×3
|
70
|
40
|
6-29
|
65
|
490
|
360
|
140
|
150
|
225
|
225
|
170
|
80
|
180
|
180
|
500
|
M100×3
|
90
|
50
|
6-33
|
80
|
580
|
380
|
150
|
160
|
260
|
270
|
195
|
105
|
200
|
200
|
600
|
M125×4
|
112
|
55
|
6-36
|
100
|
620
|
430
|
178
|
188
|
300
|
320
|
235
|
118
|
245
|
245
|
800
|
M155×4
|
135
|
65
|
8-36
|
订货须知:
您在选用信茂牌阀门的时候,可以先打开http://www.zjxmfm.com/ 的网站首页,结合我们的新闻资讯和技术支持里面的相关信息,对高压球阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对高压球阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
|
