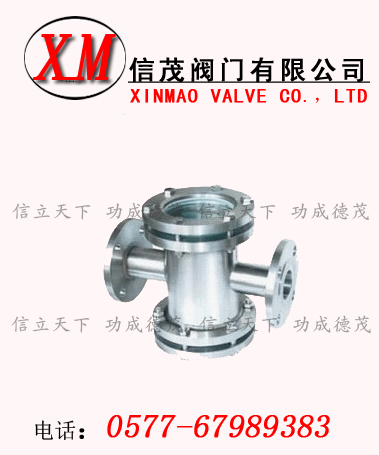

直通视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。
主要技术参数:
体材质:碳钢WCB、不锈钢304、321、316、316L、钢内衬四氟。
视窗材质:钢化硼硅玻璃、石英玻璃。
密封材质:丁腈橡胶、聚四氟乙烯。
工作压力(MPa)0.6~2.5
工作温度(℃):0~200℃
主要性能参数:
壳体材质
|
碳钢WCB、不锈钢304、321、316、316L
|
视窗材料
|
钢化硼硅玻璃
|
石英玻璃
|
工作温度(℃)
|
0~250
|
0~800
|
公称压力(MPa)
|
<0.6
|
0.6~2.5
|
密封件材质
|
丁腈橡胶、聚四氟乙烯
|
连接形式
|
螺纹连接、法兰连接
|
允许急变温度(℃)
|
<60
|
主要连接尺寸:
G
|
DN
|
2.5公斤
|
6公斤
|
外形尺寸
|
玻璃板
|
外形尺寸
|
玻璃板
|
H
|
L
|
直径
|
厚度
|
H
|
L
|
直径
|
厚度
|
1
|
25
|
200
|
181
|
65
|
10
|
200
|
189
|
65
|
10
|
1-1/4
|
32
|
260
|
226
|
95
|
15
|
260
|
234
|
95
|
15
|
1-1/2
|
40
|
260
|
226
|
95
|
15
|
260
|
234
|
95
|
15
|
2
|
50
|
320
|
266
|
140
|
20
|
320
|
278
|
140
|
20
|
2-1/2
|
65
|
320
|
266
|
140
|
20
|
320
|
278
|
140
|
20
|
3
|
80
|
360
|
300
|
165
|
20
|
360
|
308
|
165
|
20
|
4
|
100
|
360
|
300
|
165
|
20
|
360
|
308
|
165
|
20
|
5
|
125
|
440
|
356
|
165
|
20
|
440
|
364
|
165
|
20
|
6
|
150
|
440
|
356
|
165
|
20
|
440
|
364
|
165
|
20
|
实际应用:
尿素生产过程中,在带视镜的中低压塔器内,由于工作温度高,液体腐蚀性强的特点,容易造成液面计视镜玻璃损坏,视镜底板变形,而且在安装视镜玻璃过程中,有时因受力不均匀,易造成视镜玻璃破裂。如果没有及时发现,开车后必然发生泄漏,这时就必须全系统停车进行热洗更换。这样不但给系统长周期安全运行带来困难,而且严重影响尿素生产的效率。
根据尿素生产过程中“液体受温度影响易结晶”这一特点,结合各类截止阀,保温阀使用特点,经过长期的观察、摸索和思考,设计出利用视镜底板为阀体,在底板上、下进液处各加一阀门进行控制,在视镜底板上安装视镜玻璃液位计,周围通保温蒸汽保温,以防止液体降温结晶形成假液位。视镜底板焊接到塔类容器上,利用塔体的热量提高视镜底板的温度,进一步防止液体结晶。如果视镜泄漏或视镜玻璃损坏,可先关闭底板上的阀门,这样既起到不停车就可更换视镜玻璃的目的,又能够保证生产的正常进行,而且操作人员的人身安全及工作环境安全也得到了保障。经肥城市化肥厂在尿素预蒸馏塔上试验,一次获得成功,填补了可控式保温视镜领域的空白。
|
