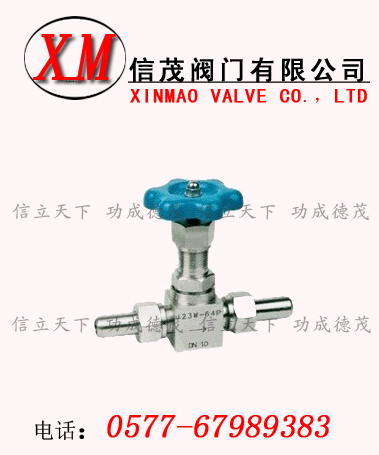

J23W外螺纹针型阀概述;
外螺纹针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
标准规范；
1、外螺纹针型阀设计制造
GB/T 12224-1989
JB/T 7747-1995
2、外螺纹针型阀连接形式：
对焊式管接头
3、外螺纹针型阀结构特征：
锥面密封；浮动阀瓣
4、外螺纹针型阀阀门检验和试验：
GB/T 13927-1992
5、外螺纹针型阀材料：
碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
主要零部件材料
|
零件名称
|
阀杆、阀盖
|
阀杆、阀瓣
|
填料
|
|
J23W-16P
|
铬镍不锈钢
|
铬镍不锈钢
|
聚四氟乙稀、柔性石墨
|
|
J23W-160
|
优质碳钢
|
铬不锈钢
|
主要性能规范
|
型号
|
公称压力(MPa)
|
试验压力(MPa)
|
工作压力(MPa)
|
工作温度(℃)
|
适用介质
|
|
壳体(MPa)
|
密封
|
密封(气)
|
|
J23W -16
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
P≤540℃
|
液化石油气水、酸、蒸汽、油品等
|
|
J23W 40P
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
|
J23W-160
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
C≤425℃
|
|
J23W -320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
主要外型及连接尺寸
|
公称直径(mm)
|
尺寸
|
重量(Kg)
|
|
Do
|
D1
|
D2
|
L
|
H1
|
H2
|
M
|
|
6
|
65
|
14
|
6
|
140
|
96
|
106
|
20×1.5
|
0.9
|
|
10
|
80
|
18
|
10
|
160
|
115
|
125
|
24×1.5
|
1.18
|
|
15
|
100
|
22
|
15
|
180
|
122
|
132
|
30×2
|
2.0
|
|
20
|
110
|
28
|
18
|
220
|
156
|
166
|
36×2
|
3.5
|
|
25
|
140
|
33
|
22
|
230
|
169
|
180
|
39×2
|
4.3
|
订货须知：
您在选用信茂牌阀门的时候，可以先打开http://www.zjxmfm.com/ 的网站首页，结合我们的新闻资讯和技术支持里面的相关信息，对J23W外螺纹针型阀的工作原理和使用工况做详细的了解，然后在我们的产品中心里面，对J23W外螺纹针型阀的功能参数和连接尺寸与您的管道做实际对比，还可以查看我们的阀门实物照片，做进一步的确认。阀门确定无误后，您可以参照我们的产品报价进行成本核算。如果您工况比较特殊，您也可以直接联系我们技术部，由我们的阀门专业技术人员结合实际的为您精确选型。
|
