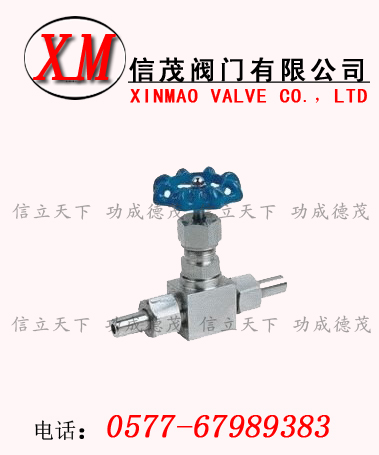

外螺纹针型阀
外螺纹针型阀
型号:J21W
报价:0.0000
信茂J21W外螺纹针型阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
外螺纹针型阀 详细介绍

外螺纹针型阀概述:

针型阀是一种可以精确调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。

外螺纹针型阀选用原则:

1、低温介质的管路系统和装置上,宜选用加上阀盖的低温针型阀。
2、炼油装置的催化裂化装置的管路系统上,可选用升降杆式针型阀。
3、化工系统的酸碱等腐蚀性介质的装置和管路系统中,宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢针型阀。
4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上,可选用金属对金属密封针型阀。
5、需要进行流量调节时,可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节针型阀。 6、石油、天然气的输送主管线、需要清扫管线的,又需埋设在地下的,选用全通径、全焊接结构的针型阀;埋设在地上的,选择全通径焊接连接或法兰连接的球阀。
7、成品油的输送管线和贮存设备,选用法兰连接的针型阀。
8、城市煤气和天然气的管路上,选用法兰连接和内螺纹连接的针型阀。
9、冶金系统中的氧气管路系统中,宜选用经过严格脱脂处理,法兰连接的针型阀。

主要零部件材料

零件名称

阀杆、阀盖

阀杆、阀瓣

填料

J21W-16P

铬镍不锈钢

铬镍不锈钢

聚四氟乙稀、柔性石墨

J21W-160

优质碳钢

铬不锈钢

主要性能规范

型号

公称压力(MPa)

试验压力(MPa)

工作压力(MPa)

工作温度(℃)

适用介质

壳体(MPa)

密封

密封(气)

J21W -16

1.6

2.4

1.76

0.6

1.6

P≤540℃

液化石油气水、酸、蒸汽、油品等

J21W 40P

4.0

6.0

4.4

0.6

4.0

J21W-160

16.0

24.0

17.6

0.6

16.0

C≤425℃

J21W -320P

32.0

48.0

35.2

0.6

32.0

主要外型及连接尺寸

公称直径(mm)

尺寸

重量(Kg)

Do

D1

D2

L

H1

H2

M

6

65

14

6

140

96

106

20×1.5

0.9

10

80

18

10

160

115

125

24×1.5

1.18

15

100

22

15

180

122

132

30×2

2.0

20

110

28

18

220

156

166

36×2

3.5

25

140

33

22

230

169

180

39×2

4.3

订货须知:

您在选用信茂牌阀门的时候,可以先打开http://www.zjxmfm.com/ 网站首页,结合我们的新闻资讯技术支持里面的相关信息,对外螺纹针型阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对外螺纹针型阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
