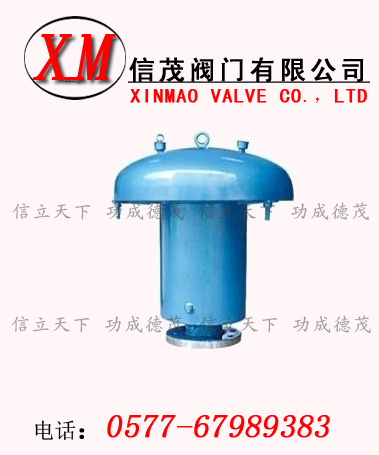

GYA型液压安全阀概述:
1、液压式安全阀是(活瓣式)呼吸阀的安全备用设备,它的吸气和呼气的动作压力略高于(活瓣式)呼吸阀,在呼吸阀一旦失灵或在冬季其活瓣冻结时,液压安全阀的液封即被破坏从而保护油罐免遭破坏。
2、液压安全阀装于油罐顶部与呼吸阀配合使用。
3、控制压力:+56毫米水柱至-50毫米水柱。
安装说明:
①各种GYA液压安全阀都应垂直安装。
②GYA液压安全阀出口处应无阻力,避免产生受压现象。
③GYA液压安全阀在安装前应专门测试,并检查其官密封性。
④对使用中的GYA液压安全阀应作定期检查。
标准规范:
设计制造标准:GB/T 12243-2005
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
主要尺寸与重量:
型号 |
规格 |
安装尺寸(毫米) |
重量 |
d |
D |
D1 |
D2 |
n-d1 |
L |
H |
GYA-80 |
80 |
φ85 |
φ185 |
φ150 |
φ125 |
4-φ18 |
376 |
424 |
38 |
GYA-100 |
100 |
φ105 |
φ205 |
φ170 |
φ145 |
4-φ18 |
500 |
605 |
42 |
GYA-150 |
150 |
φ148 |
φ260 |
φ225 |
φ200 |
8-φ18 |
650 |
705 |
66 |
GYA-200 |
200 |
φ210 |
φ315 |
φ280 |
φ255 |
8-φ18 |
900 |
755 |
97 |
GYA-250 |
250 |
φ264 |
φ370 |
φ335 |
φ310 |
12-φ18 |
1050 |
885 |
140 |
订货须知:
您在选用信茂牌阀门的时候,可以先打开http://www.zjxmfm.com/ 的网站首页,结合我们的新闻资讯和技术支持里面的相关信息,对GYA型液压安全阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对GYA型液压安全阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
|
