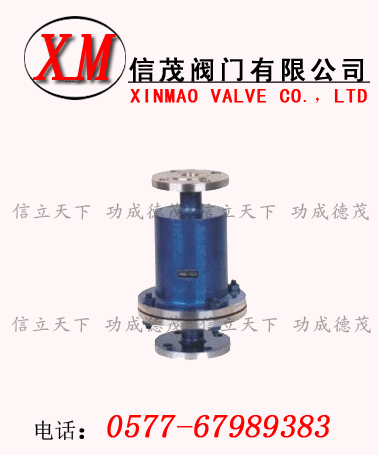

砾石阻火器概述：用于安装原油，汽油、煤油、柴油、芳烃，硫等固定顶式储罐上的重要安全设备。它的功能是允许易燃易爆气体通过，对火焰有阻止窒息作用。
主要外形与法兰连接尺寸：
|
型号规格
|
图号
|
重量
|
技术条件
|
|
PC4（25升）
|
GKP-25
|
16
|
1、工作压力Kg/cm2时，混合液为4升/秒泡沫发生量25升。
2、工作压力范围2-85 Kg/cm2。
3、玻璃片在1-2 Kg/cm2水压冲破。
|
|
PC8（50升）
|
GKP-50
|
22
|
1、工作压力5 Kg/cm2时，混合液为8升/秒泡沫发生量50升。
2、3同上
|
|
PC16（100升）
|
GKP-100
|
32
|
1、工作压力Kg/cm2时，混合液为8升/秒泡沫发生量100升。
2、3同上
|
|
PC24（150升）
|
GKP-150
|
40
|
1、工作压力Kg/cm2时，混合液为8升/秒泡沫发生量150升。
2、3同上
|
主要尺寸
|
型号规格
|
安装尺寸（毫米）
|
|
D
|
D1
|
D2
|
d
|
L
|
H
|
n
|
di
|
|
25升
|
Φ130
|
Φ110
|
Φ160
|
KG2″
|
216
|
170
|
4
|
Φ14
|
|
50升
|
Φ150
|
Φ125
|
Φ185
|
KG21/2″
|
228
|
90
|
4
|
Φ18
|
|
100升
|
Φ200
|
Φ175
|
Φ235
|
KG3″
|
230
|
210
|
8
|
Φ18
|
|
150升
|
Φ225
|
Φ200
|
Φ260
|
KG4″
|
234
|
230
|
8
|
Φ18
|
订货须知：
您在选用信茂牌阀门的时候，可以先打开http://www.zjxmfm.com/ 的网站首页，结合我们的新闻资讯和技术支持里面的相关信息，对砾石阻火器的工作原理和使用工况做详细的了解，然后在我们的产品中心里面，对砾石阻火器的功能参数和连接尺寸与您的管道做实际对比，还可以查看我们的阀门实物照片，做进一步的确认。阀门确定无误后，您可以参照我们的产品报价进行成本核算。如果您工况比较特殊，您也可以直接联系我们技术部，由我们的阀门专业技术人员结合实际的为您精确选型。
|
