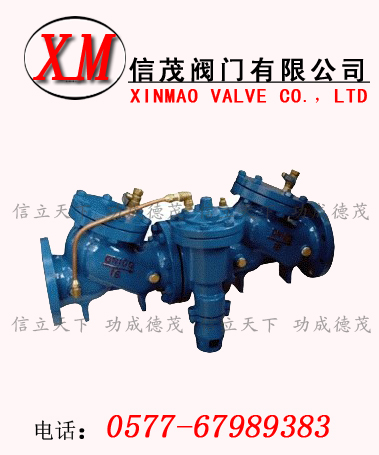

带过滤防污隔断阀
带过滤防污隔断阀
型号:HS41XA
报价:0.0000
信茂HS41XA带过滤防污隔断阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
带过滤防污隔断阀 详细介绍

带过滤防污隔断阀概述:

由两个隔开的止回阀和一个液压传动到泄水阀组成,第一个止回阀阀体内装有过滤网。由于止回阀的局部水头损失,中间腔内的压力始终低于入水口的压力。这个压差驱使泄水阀处于关闭状态,管路正常供水。在压力异常时,(即出口端压力高于中坚腔),即使两个止回阀都不能反向密封,安全泄水阀也能自动开启将倒流水泄空,并形成空气隔断,保证上游供水卫生安全。

次产品结构具有合理性、使用方便产品、密封性能强、坚固耐用及造型美观等特点。广泛用于电力、冶金、石油、化工、煤气、城建、造纸、纺织、医药、食品、船舶、给排水、能源、钻探等部门。

HS41XA带过滤防污隔断阀由两个隔开的止回阀和一个液压传动到泄水阀组成,第一个止回阀阀体内装有过滤网。由于止回阀的局部水头损失,中间腔内的压力始终低于入水口的压力。这个压差驱使泄水阀处于关闭状态,管路正常供水。在压力异常时,(即出口端压力高于中坚腔),即使两个止回阀都不能反向密封,安全泄水阀也能自动开启将倒流水泄空,并形成空气隔断,保证上游供水卫生安全。

次产品结构具有合理性、使用方便产品、密封性能强、坚固耐用及造型美观等特点。广泛用于电力、冶金、石油、化工、煤气、城建、造纸、纺织、医药、食品、船舶、给排水、能源、钻探等部门。

主要技术参数

公称压力

公称通径

适用介质

适用温度

法兰标准

试验标准

1.0~2.5MPa

50~600mm

0~80℃

GB/T 17241.6GB/T 9113

GB/T 13927API598

主要零件材质如下:

零件名称

材质

阀体、阀盖

铸铁、碳钢、不锈钢

阀瓣

碳钢、不锈钢、丁腈橡胶

阀杆

铝青铜、铬不锈钢

膜片

丁腈橡胶

膜片压板

碳钢、不锈钢

弹簧

不锈钢

主要外形及安装尺寸

型号

DN

16-AL

16-L

D

φ

n-d

h2

HS41X-16A



HS41X-16

50

455

410

165

125

4-φ18

190

65

480

430

185

145

4-φ18

200

80

570

500

200

160

8-φ18

225

100

710

640

220

180

8-φ18

248

125

800

730

250

210

8-φ18

276

150

910

830

285

240

8-φ23

308

200

1090

1000

340

295

12-φ23

356

250

1315

1200

405

355

12-φ25

410

300

1475

1360

460

410

12-φ25

485

350

1690

1560

520

470

16-φ25

528

400

1860

1720

580

525

16-φ30

595

订货须知:

您在选用信茂牌阀门的时候,可以先打开http://www.zjxmfm.com/ 网站首页,结合我们的新闻资讯技术支持里面的相关信息,对带过滤防污隔断阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对带过滤防污隔断阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
