产品展示

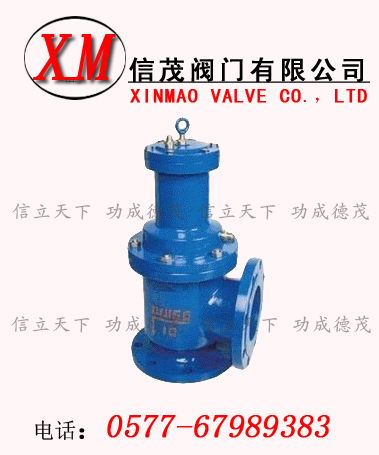

液动角式排泥阀
液动角式排泥阀
型号:J744X
报价:0.0000
信茂J744X液动角式排泥阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
液动角式排泥阀 详细介绍

液动角式排泥阀主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用,相关产品有J644X气动快开角型、JM744、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。

液动角式排泥阀工作原理及性能:

液动角式排泥阀由液压缸和角式截止阀两大部分组成,液压缸为动力带动阀板升降,使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗,其密封性能好,经久耐用。皮碗选用吸水革制作,其寿命达两年以上,经用户使用后的反馈信息有多达5年未更换者有之。开启速度快,一般在15秒钟内阀板已全开,阀板与阀体为软密封,关闭后密封性能好,无泄漏,以便维修更换,如配以电磁换回阀指控液压缸,则能实现远控、自控等。若配手动装置,可以4-12台一排安装同时启动关闭,驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。

主要技术参数:
      1.阀门公称压力:1.0Mpa
    2.阀体密封压力:1.1Mpa
    3. 液压缸工作压力:0.15-0.3 Mpa 、0.3-1.0MPa
    4. 液压缸工作介质:清水、气、油
    5.介质温度:常温
    注:如有特殊要求(订货时注明)

主要零部件材料:

J744X/J644X角式快开型密封皮碗

阀杆

阀板

缸盖

液压缸

阀体

耐磨丁腈橡胶

不锈钢

HT200

HT200

HT200

HT200

主要外形尺寸:

公称通径(mm)|尺寸(mm)|型号

J744X-10、J644X-10

接管螺纹G

快开角式型阀杆材料



H

L1

L2

D

D1

z-Φd

80

480

135

125

195

160

4-18

1/2'

不锈钢

100

500

145

125

215

180

4-18

1/2'

不锈钢

150

620

203

140

280

240

8-23

1/2'

不锈钢

200

735

225

185

335

295

8-23

1/2'

不锈钢

250

805

260

205

390

350

12-23

1/2'

不锈钢

300

940

280

245

440

400

12-23

3/4'

不锈钢

350

1100

305

270

500

460

16-23

1'

不锈钢

400

1200

304

310

565

215

16-25

1'

不锈钢

订货须知:
一、详细了解信茂液动角式排泥阀的作用与工作原理,仔细核对信茂液动角式排泥阀图片/图纸资料,看是否与您的实际工况相符合.

二、落实您需要采购的液动角式排泥阀规格/标准/技术参数/连接尺寸,以便我们为您正确选选型,

三、如果您致电我司,我公司技术人员会按照您提供的液动角式排泥阀参数为您详细介绍我公司液动角式排泥阀结构以及价格.

四、如果已经由设计单位为您选定信茂品牌的产品型号,请按型号直接向我司销售部订购。

五、您在收到信茂产品的时候,一定要仔细阅读该阀门说明书,了解液动角式排泥阀的功能和使用方法.并按步骤安装使用.
