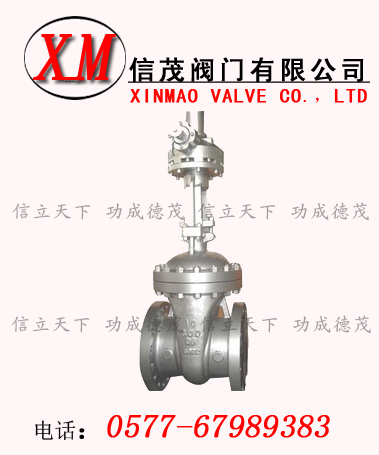

伞齿轮不锈钢闸阀
伞齿轮不锈钢闸阀
型号:Z541W
报价:0.0000
信茂Z541W伞齿轮不锈钢闸阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
伞齿轮不锈钢闸阀 详细介绍

伞齿轮不锈钢闸阀又称闸板阀或闸门阀,应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭,闸板垂直于流体方向,改变闸板与阀座间相对位置即可改变通道大小。
闸阀具有以下优点:

1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制 , 不扰流、不降低压力。

4、形体简单 , 结构长度短,制造工艺性好,适用范围广。

用途:

安装水、汽管道上,作启闭装置用。
结构简述:
1. 支管两端为焊接连接,阀门的开启和关闭由齿轮传动装置来控制。
2. 阀门关闭主要通过阀盖上的锥齿轮机构及能够调整的为双式单闸板,万向顶、夹圈等组成,借阀体内导向作升降运动。
3. 阀座密封面采用钴基硬质合金堆焊而成,耐磨、抗擦伤性能好。
4. 阀杆表面经抗蚀性氮化处理,具有良好的抗腐蚀性和抗擦伤性。
5. 压力自紧式密封机构,借介质压力压紧楔形密封圈来达到密封,介质压力越高密封性能越好。
安装说明: 1. 阀门安装时必须垂直安装在水平管道上, 介质可以从任何一侧进入。管道冲洗干净后, 才可安装阀门。 2. 此阀在使用时,应全开或全关,不能作调节 阀使用。

性能范围 Specification

型 号
Type
公称压力
Nominal
pressure
试验压力Test pressure
工作温度(℃)
Working
Temperature
适用介质
Suitable
Medium
强度(水)Mpa
密封(水)空气(Mpa)
低压密封(空气)Mpa
Z541W-64P(R)
6.4
9.6
7.0
0.6
≤200
ACETIC ACID
醋 酸 类

主要零件材料 Material for main parts

零件名称
Part name
材 料Material
Z41Y-16i/25i/40i
Z41W-16P/25P/40P
Z41W-16R/25P/40R
阀体、阀盖
Body donnet
铬 镍 钢
Ci Ni STEEL
铬镍钛钢
Ci Ni Ti
铬镍钼钛钢
Ci Ni Mo Ti Steel
阀 板
Wedge gate
合金钢+硬质合金
阀 杆
Stem
合 金 钢
ALLoy steel
阀杆螺母
Stem
铝铁青铜 Al bronze
手 轮
Hand wheel
灰铸铁、可铸锻铁 Castirom forageable casriron

订货须知:

您在选用信茂牌阀门的时候,可以先打开网站首页,结合我们的新闻资讯技术支持里面的相关信息,对伞齿轮不锈钢闸阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对伞齿轮不锈钢闸阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
