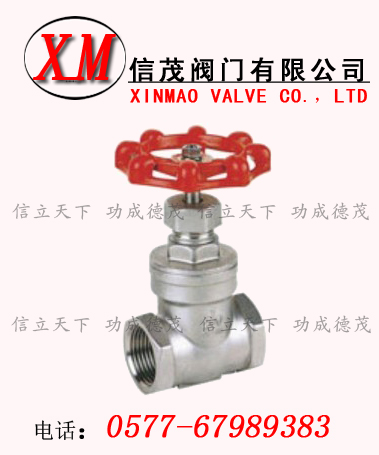

不锈钢丝口闸阀应用规范
公称压力:1.6、2.5MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)
螺纹类型:G?NPT.BSPT.BSP.DIN259/2999
不锈钢丝口闸阀优缺点:
不锈钢丝扣闸阀具有以下优点:
结构简单,制造和维修比较方便。
工作行程小,启闭时间短。
密封性好,密封面间磨擦力小,寿命较长。
不锈钢丝扣闸阀的缺点如下:
流体阻力大,开启和关闭时所需力较大。
不适用于带颗粒、粘度较大、易结焦的介质。
调节性能较差。
不锈钢丝扣闸阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分,有直通式、直流式和角式。截止阀按密封形式分,有填料波纹管闸阀和波纹管密封截止阀。
不锈钢丝扣闸阀的安装与维护应注意以下事项:
手轮、手柄操作的纹管截止阀可安装在管道的任何位置上。
手轮、手柄及伟动机构,不允许作起吊用。
介质的流向应与阀体所示箭头方向一致。
不锈钢丝扣闸阀,也叫截门,是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中 低压,而且适用于高压。它的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。
不锈钢丝扣闸阀只许介质单向流动,安装时有方向性。它的结构 长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性 不强。
不锈钢丝扣闸阀分为三类:直通式、直角式及直流式斜截止阀。
丝扣闸阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
不锈钢丝扣闸阀具有以下优点:
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间磨擦力小,寿命较长。
不锈钢丝扣闸阀的缺点如下:
1、流体阻力大,开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。
主要零件材料
序号NO.
|
零件名称
|
材质
|
1
|
阀体
|
不锈钢CF8M/CF8
|
2
|
闸板
|
不锈钢CF8M/CF8
|
3
|
阀杆
|
不锈钢SS316/304
|
4
|
阀盖
|
不锈钢CF8M/CF8
|
5
|
填料
|
聚四氟乙烯
|
6
|
止推垫片
|
不锈钢SS304
|
7
|
阀杆架
|
不锈钢SS316/SS304
|
8
|
填料
|
聚四氟乙烯PTFE
|
9
|
螺母
|
不锈钢SS304
|
10
|
填料压盖螺母
|
不锈钢SS316/SS304
|
11
|
手轮
|
铝合金
|
12
|
铭牌
|
铝
|
13
|
手轮垫片
|
不锈钢SS304
|
14
|
手轮螺母
|
不锈钢SS304
|
主要连接尺寸及重量
SIZE
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
A
|
15
|
20
|
25
|
32
|
38
|
50
|
H
|
90
|
97
|
108
|
120
|
146
|
163
|
L
|
55
|
60
|
65
|
75
|
85
|
95
|
D
|
70
|
70
|
80
|
80
|
90
|
100
|
订货须知:
您在选用信茂牌阀门的时候,可以先打开 的网站首页,结合我们的新闻资讯和技术支持里面的相关信息,对不锈钢丝口闸阀的工作原理和使用工况做详细的了解,然后在我们的产品中心里面,对不锈钢丝口闸阀的功能参数和连接尺寸与您的管道做实际对比,还可以查看我们的阀门实物照片,做进一步的确认。阀门确定无误后,您可以参照我们的产品报价进行成本核算。如果您工况比较特殊,您也可以直接联系我们技术部,由我们的阀门专业技术人员结合实际的为您精确选型。
|
