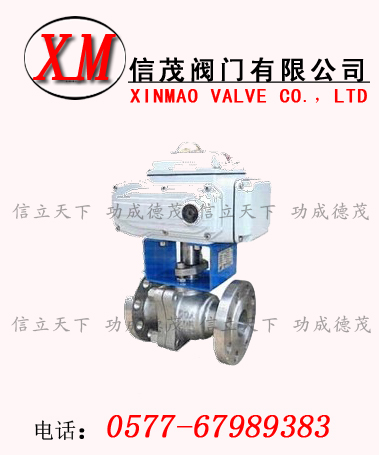

Q947F/H/Y电动球阀
Q947F/H/Y电动球阀
型号:Q947FH/Y
报价:0.0000
信茂Q947FH/Y电动球阀:质量可靠,价格实惠,交货及时,售后周到。我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务0577-67989383
Q947F/H/Y电动球阀 详细介绍

Q947F/H/Y电动球阀、电动法兰球阀概述:

Q941F型电动球阀旋转90°即可全关或全开。Q941F电动球阀与相同规格的闸阀和截止阀比较,它的阀体通道和连接管径相等并成一条直线,介质压力可以毫无损失的通过,绝无堵塞。它的关闭件是一个带孔的部分球体,球体随阀杆转动,实现阀门的开启或关闭。Q941F电动球阀的特点如下:适用于切断、调节的场合。电动球阀可实现对石油、化工、造纸、冶金、污水处理等运输管道内介质的切断和流通。密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠,甚至切断。电动阀门体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入输出信号4-20mA及3800VAC电源即可控制运转。具有连线简单、结构紧凑、动作稳定可靠等优点。

Q947F/H/Y电动球阀Q941F电动球阀的主要性能:

试验压力
(Mpa)
公称压力(Mpa) 压力级(class) JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5~0.7

Q947F/H/Y电动球阀Q941F电动球阀所配电动执行器的技术参数和性能:

CH-10型球阀电动执行器

CH执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的精确定位,同时输出4~20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术,对DCS/PLC规范设计而成,集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性,可瞬时停机,定位时无振荡,定位精度可达0.3%以上。可控硅输出,动作时间快,输出稳定,可靠性高。体积小,轻便宜人,性能可靠,配套简单,流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀广泛应用于食品,环保,轻工,石油,造纸,化工,教学和科研设备,电力等行业的工业控制系数。其技术参数如下:

CH执行机构技术参数 阀体参数
电源 AC200/220V,50/60Hz 公称通径 DN10~300mm
输出力矩 50N·M~2000N·M 公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围 0~90° 0~360° 泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5
动作时间 15秒/30秒/60秒 执行机构 可另配PSQ、HQ、UNIC、361RS
等电子式电动执行机构
保护装置 过热保护 流量特性 快开特性
环境温度 -30°~60° 可调范围 DN10-80 DN100-300
250:1 350:1
手动操作 同附带手柄操作 基本误差 ±1%
限位 电气、机械二重限位 死区 ≤1%
防护等级 相当于IP-65 回差 ≤1%
位置测量 可选装开关或电位计 适用温度 密封面
驱动电机 8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
进线接口 PE1/2〞进线线锁

Q947F/H/Y电动球阀Q941F电动球阀的主要零件材质:

零件名称 材料
阀体 WCB ZG1Cr18Ni9Ti CF8
(304)
CF3
(304L)
ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M
(316L)
球体、阀杆 2Cr13 1Cr18Ni9Ti 0Cr19Ni9
(304)
00Cr19Ni11
(304L)
1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2
(316)
00Cr17Ni12Mo2
(316L)
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 强氧化性介质 醋酸等腐蚀介质 尿素等腐蚀性

Q947F/H/Y电动球阀电动法兰球阀的产品外形及结构尺寸:

Q941F (PN16即1.6Mpa) 型法兰连接浮动软密封电动球阀外形及结构尺寸 单位:mm

Q941F-16C、Q941F-16P L D D1 D2 b z×?d
DN15 130 95 65 45 14 4×?14
DN 20 140 105 75 55 14 4×?14
DN 25 150 115 85 65 14 4×?14
DN 32 165 135 100 78 16 4×?18
DN 40 180 145 110 85 16 4×?18
DN 50 200 160 125 100 16 4×?18
DN 65 220 180 145 120 18 4×?18
DN 80 250 195 160 135 20 8×?18
DN 100 280 215 180 155 20 8×?18
DN 125 320 245 210 185 22 8×?18
DN 150 360 280 240 210 24 8×?23
DN 200 400 335 295 265 26 12×?23

Q941F (PN25即2.5Mpa) 型法兰连接浮动软密封电动球阀外形及结构尺寸 单位:mm

Q941F-25C、Q941F-25P L D D1 D2 b z×?d
DN15 130 95 65 45 16 4×?14
DN 20 140 105 75 55 16 4×?14
DN 25 150 115 85 65 16 4×?14
DN 32 165 135 100 78 18 4×?18
DN 40 180 145 110 85 18 4×?18
DN 50 200 160 125 100 20 4×?18
DN 65 220 180 145 120 22 8×?18
DN 80 250 195 160 135 22 8×?18
DN 100 280 230 190 160 24 8×?23
DN 125 320 270 220 188 28 8×?25
DN 150 360 300 250 218 30 8×?25
DN 200 400 360 310 278 34 12×?25

Q941F (PN40即4.0Mpa) 型法兰连接浮动软密封电动球阀外形及结构尺寸 单位:mm

Q941F-40C、Q941F-40P L D D1 D2 b z×?d
DN15 130 95 65 45 16 4×?14
DN 20 140 105 75 55 16 4×?14
DN 25 150 115 85 65 16 4×?14
DN 32 180 135 100 78 18 4×?18
DN 40 200 145 110 85 18 4×?18
DN 50 220 160 125 100 20 4×?18
DN 65 250 180 145 120 22 8×?18
DN 80 280 195 160 135 22 8×?18
DN 100 320 230 190 160 24 8×?23
DN 125 400 270 220 188 28 8×?25
DN 150 400 300 250 218 30 8×?25
DN 200 502 375 320 282 38 12×?30

Q941F (PN64即6.4Mpa) 型法兰连接浮动软密封电动球阀外形及结构尺寸 单位:mm

Q941F-64C、Q941F-64P L D D1 D2 b z×?d
DN15 140 105 75 55 18 4×?14
DN 20 152 125 90 68 20 4×?18
DN 25 180 135 100 78 22 4×?18
DN 32 200 150 110 82 24 4×?23
DN 40 220 165 125 95 24 4×?23
DN 50 250 175 135 105 26 4×?23
DN 65 280 200 160 130 28 8×?23
DN 80 320 210 170 140 30 8×?23
DN 100 360 250 200 168 32 8×?25
DN 125 381 295 240 202 36 8×?34
DN 150 403 340 280 240 38 12×?34



Q941F-25C型电动球阀,电动法兰球阀
