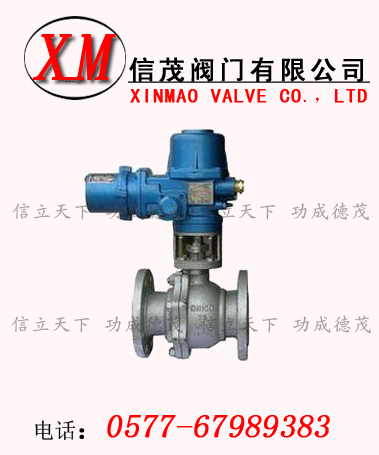

Q941F/H/Y电动球阀
Q941F/H/Y电动球阀
型号:Q941F/H/Y
报价:0.0000
信茂Q941F电动球阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务0577-67989383
Q941F/H/Y电动球阀 详细介绍

Q941F电动球阀产品特点: 电动球阀用途,电动球阀是一种转角为90°;;的旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。配用DKJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。 球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。  球阀旋转90°;;即可全关全开,与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。

Q941F电动球阀技术参数

公称通径DN(mm)

DN15~DN400

公称压力

1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K

适用介质

水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等

介质温度

-40~+180℃ -40~+350℃

泄漏量

0 符合ANSIB16.104 5级标准

球体转角

90°

阀体材制质

A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M

阀座材料

聚四氟乙烯(常温)、特制PPL(高温)

Q941F电动球阀主要外形尺寸

公称通径DN(mm)

尺寸(mm)

L

D

D1

D2

b

f

n-d

15

108

95

65

45

14

2

4-14

20

117

105

75

55

14

4-14

25

127

115

85

65

14

4-14

32

140

135

100

78

16

4-18

40

165

145

110

85

16

3

4-18

50

178

160

125

100

16

4-18

65

190

180

145

120

18

4-18

80

203

195

160

135

20

8-18

100

305

215

180

155

20

8-18

125

256

245

210

185

22

8-18

150

394

280

240

210

24

8-23

200

457

335

295

265

26

12-23

250

533

405

335

320

30

12-25

如果您要了解更多关于《Q941F/H/Y电动球阀》型号-规格-标准-价格-结构图-用途-使用方法-安装连接尺寸-实物图片的知识,欢迎进入我公司官网查询http://www.zjxmfm.com/
