电动球阀
电动球阀
型号:Q941F/Q947F
报价:0.0000
信茂Q941F/Q947F电动球阀:质量可靠,价格实惠,交货及时,售后周到。我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务0577-67989383
电动球阀 详细介绍

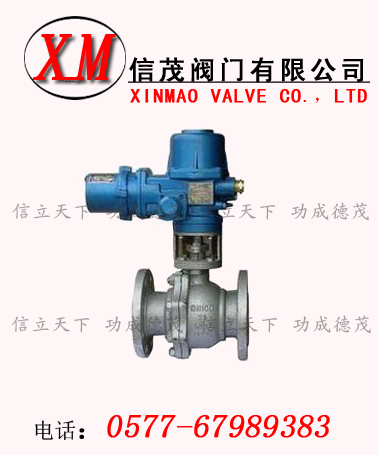

 Q941F电动球阀
产品特点: Q941型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
Q941F电动球阀的详细资料:
规格参数

NA电动执行机构技术参数
阀体参数
1.输入信号:4~20mADC 1-5VDC
     220VAC开关接点信号
2..阀位输出信号: 4~20mADC,负载电阻:≤500Ω
3.分辨率:高于1/200
4.死区:0.4~1.2%可调
5.信号隔离:输入信号,输出信号,电源三隔离
6.故障状态:可设定为0-100%全行程任意位置
7.工作温度:-10~55℃
8.相对湿度:≤90%(不凝结)
9.位置转换精度:±0.5%
10.绝缘电阻: ≥100MΩ(500VDC.)
11.绝缘强度: 2000VAC,1分钟(输入对输出对电源对地)
12.采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点。
13.适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次。
公称通径
DN10~300mm
公称压力
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量
软密封:零泄漏
硬密封:≤额定流量的10-5
执行机构
可另配PSQ、UNIC、361RS等
系列电子式电动执行机构
流量特性
快开特性
可调范围
DN15-80
DN100-300
250:1
350:1
基本误差
±1%
死区
≤1%
回差
≤1%
适用温度


密封面
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

NA系列电动执行机构是具有自动调试,故障自诊断、自处理功能的智能型电动执行机构。机内自带伺服系统,无需外配伺服放大器的一体化产品,可直接接受计算机、调节器或操作器的4-20mAd.c.控制信号工作。
减速器采用二级精密蜗轮蜗杆传动机构,具有低噪声、高效率、自锁性等特点;手操机构具有通电自动复位功能;整机具有可靠的过热、过载和限位的三项保护,可确保产品的安全运行。
产品外壳防护性能达到IEC IP67,NEMA 4和6 标准,具有卓越的户外使用性能。
产品按组合方式具有二位和比例两个系列,并具EXd II BT4防爆等级,可以满足各类角行程调节阀的配套,是国内现有高性能价格比电动执行机构的最佳选择。
技术参数和性能

试验压力
(Mpa)
公称压力(Mpa)
压力级(class)
JIS(Mpa)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
强度试验
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8
密封试验
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8
气密试验
0.5~0.7

电动球阀主要零件材质

零件名称
材 料
阀体
WCB
ZG1Cr1
8Ni9Ti
CF8
(304)

CF3
(304L)

ZG1Cr18N
i12Mo2Ti
CF8M(316)
CF3M
(316L)
球体、阀杆
2Cr13
1Cr18Ni9Ti
0Cr19Ni9
(304)
00Cr19Ni11
(304L)
1Cr18Ni12Mo2Ti
0Cr17Ni12Mo2
(316)
00Cr17Ni12Mo2
(316L)
密封圈
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质
水、气体、
蒸汽、油品等
硝酸等腐蚀性介质
强氧化性介质
醋酸等腐蚀介质
尿素等腐蚀性介质

电动球阀外形尺寸:Q41F-1.6~10Mpa

公称压力(MPa) 公称 L H(mm) 重量(kg)
通径
mm mm Q41 Q341 Q641 Q941 Q41 Q341 Q641 Q941
1.6 15 130 62   210   3.5   7
20 140 68   225 355 4.5   8.5
25 150 75   230 385 5.5   11 12
32 165 85   240 400 7   13 20
40 180 95   265 460 12   17 25
50 200 110   285 485 21   26 30
65 220 130   365 570 26   40 58.5
80 250 155   380 605 28   50 64.5
100 280 180   420 640 49   70 75
125 320 250 385 550 735 50 85 90 93
150 360 275 420 580 795 80 110 96 143
200 400 345 455 610   138 200 186 200
2.5 15 130 62   210   3.5   7
20 140 68   225 360 4.5   8.5
25 150 75   230 390 5.5   11 12
32 165 85   240 420 7   13 20
40 180 95   265 470 12   17 25
50 200 110   300 515 21   26 40
65 220 130   365 580 26   45 60
80 250 155   380 610 28   53 67
100 280 180 320 420 650 50 70 80 86
125 320 250 385 550 755 60 95 100 102
150 360 275 420 580 815 90 125 112 152
200 400 345 455 730   165 220 200 220
4 15 130 62   210   4   11
凹面 20 140 68   225 360 5.5   13
  25 150 75   230 390 7   16 18
  32 180 85   240 420 9   20 22
  40 200 95   265 470 12   25 30
  50 220 110   300 515 15   30 40
  65 250 130   365 580 21   42 68
  80 280 155   450 625 30   51 76
  100 320   320 500 70   76 80 90
  125 400   385 605 755   95 115 122
  150 400   420 660 820   135 140 179
  200 550   455 810     225 220 280
6.3 15 130 70   210   4.5   13
凹面 20 140 75   225   6   16
  25 150 85   230   8   20
  32 180 100   240   12   25
  40 200 115   265 470 14   30
  50 220 130   300 515 18   45 50
  65 250 155   365 580 28   50 75
  80 280 180 320 450 625 35 58 60 83
  100 320   340 500 705   85 85 102
  125 400   460 605 755   120 135 189
  150 400   480 660 820   170 170 242
  200 550   500 810     220 230 305
10 15 165 70   210   6   15
凹面 20 190 75   225   8   20
  25 216 85   230   11   25
  32 229 100   240   16   35
  40 241 115   265 470 19   40
  50 292 130   360 515 22   51 45
  65 330 155   380 580 31.5   60 81
  80 356 185 320 450 625 45 70 80 92
  100 432   350 500 705   110 107 110
  125 508   460 605 755   135 150 195
  150 559   480 660 820   200 195 260
  200 660   500 810     250 255 325

JIS10K~20(日标)

公称压力 公称 L H(mm) 重量(kg)
  通径
(MPa)
  mm mm Q41 Q341 Q641 Q941 Q41 Q341 Q641 Q941
10K 15 108 62   210   2.5   6
20 117 68   225   3   7
25 127 75   230 355 4   8.5 10
32 140 85   240 385 5.5   9.5 12.5
40 165 95   265 400 9   13 16.5
50 178 110   285 460 12</, DIV>   17 24
65 190 130   365 485 21   37 </, TD>58.5
80 203 155   380 570 30   40 64.5
100 229 180   420 605 40   50 75
125 356 250 385 550 640 55 90 94.5 97.5
150 394 275 420 580 735 86 120 100 163
200 457 345 455 610 795 148 210 195 228
20K 15 140 62   210   3.8   7.5
20 152 68   225   5.3   9
25 165 75   230 360 7.5   11.5 13
32 178 85   240 390 8.5   15 22
40 190 95   264 420 14.5   19 25
50 216 110   265 470 19   28 36
65 241 130   365 515 23   45 65
80 283 155   380 580 32   53 71
100 305 180 320 420 610 55 70 80 85
125 381 250 385 550 650 65 95 105 110
150 403 275 420 580 755 95 125 118 168
200 502 345 455 730 815 170 220 208 240

ANSI\B16.5-CL150~600 (美标)

公称压力 公称 L H(mm) 重量(kg)
  通径
(MPa)
  mm   mm Q41 Q341 Q641 Q941 Q41 Q341 Q641 Q941
Class 150 15 1/2 108 62   210   4   11
突面 20 3/4 117 68   225   5.5   13
  25 1 127 75   230 360 7   16 18
  32 11/4 140 85   240 390 9   20 22
  40 11/2 165 95   265 420 12   25 30
  50 2 178 110   300 470 15   30 40
  65 21/2 190 130   365 515 21   42 68
  80 3 203 135   450 580 30   51 76
  100 4 229   320 500 625   76 80 90
  125 5 356   385 605 705   95 115 122
  150 6 394   420 660 755   135 140 179
  200 8 457   455 810 820   225 220 280
Class 300 15 1/2 140 70   210   4.5   13
突面 20 3/4 152 75   225   6   16
  25 1 165 85   230   8   20
  32 11/4 178 100   240   12   25
  40 11/2 190 115   265   14   30
  50 2 216 130   300 470 18   45 50
  65 21/2 241 155   365 515 28   50 75
  80 3 283 180 320 450 580 35 58 60 83
  100 4 305   340 500 625   85 85 102
  125 5 381   460 605 705   120 135 189
  150 6 403   480 660 755   170 170 242
  200 8 502   500 810 820   220 230 305
Class 600 15 1/2 165 70   210   6   15
凸面 20 3/4 190 75   225   8   20
  25 1 216 85   230   11   25
  32 11/4 229 100   240   16   35
  40 11/2 241 115   265   19   40
  50 2 292 130   360 470 22   51 45
  65 21/2 330 155   380 515 31.5   60 81
  80 3 356 180 320 450 580 45 70 80 92
  100 4 432   350 500 625   110 107 110
  125 5 508   460 605 705   135 150 195
  150 6 559   480 660 755   200 195 260
  200 8 660   500 810 820   250 225

如果您要了解更多关于《电动球阀》型号-规格-标准-价格-结构图-用途-使用方法-安装连接尺寸-实物图片的知识,欢迎进入我公司官网查询http://www.zjxmfm.com/
