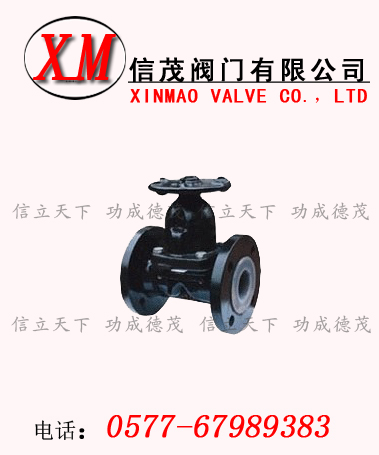

英标衬胶隔膜阀-EG41J英标衬胶隔膜阀主要性能规范
|
工作温度
|
适用介质
|
|
≤85℃
|
J型：一般腐蚀性介质
|
|
W型：非腐蚀性介质
|
英标衬胶隔膜阀-EG41J英标衬胶隔膜阀主要零件材料
|
名称
|
材料
|
|
阀体
|
J型：灰铸铁/硬橡胶 W型：灰铸铁
|
|
阀盖 /阀瓣/手轮
|
灰铸铁
|
|
隔膜
|
天然橡胶
|
|
阀杆
|
碳钢
|
英胶隔膜阀-EG41J英标衬胶隔膜阀主要外形尺寸和连接尺寸（mm）
|
公称通径（DN）
|
公称压力（MPa）
|
工作压力（MPa）
|
L
|
D
|
D1
|
Z-Φ
|
f
|
H1
|
H2
|
D0
|
重量（Kg）
|
|
15
|
1.6
|
1.6
|
108
|
95
|
65
|
4-14
|
2
|
90
|
99
|
75
|
2.5
|
|
20
|
117
|
105
|
75
|
4-14
|
2
|
93
|
103
|
75
|
3
|
|
25
|
127
|
115
|
85
|
4-14
|
2
|
100
|
112
|
85
|
4
|
|
32
|
146
|
140
|
100
|
4-18
|
2
|
127
|
144
|
120
|
6.5
|
|
40
|
159
|
150
|
110
|
4-18
|
2
|
136
|
156
|
120
|
7.5
|
|
50
|
190
|
165
|
125
|
4-18
|
2
|
151
|
177
|
120
|
10
|
|
65
|
1.0
|
1.0
|
216
|
185
|
145
|
4-18
|
2
|
183
|
213
|
165
|
16
|
|
80
|
254
|
200
|
160
|
8-18
|
2
|
198
|
273
|
230
|
23.5
|
|
100
|
305
|
220
|
180
|
8-18
|
2
|
266
|
320
|
280
|
34
|
|
125
|
356
|
250
|
210
|
8-18
|
3
|
319
|
386
|
280
|
44
|
|
150
|
406
|
285
|
240
|
8-22
|
3
|
380
|
453
|
368
|
67.5
|
|
200
|
0.6
|
521
|
340
|
295
|
8-22
|
3
|
506
|
626
|
400
|
141.5
|
|
250
|
635
|
395
|
350
|
12-22
|
3
|
598
|
734
|
500
|
229
|
|
300
|
0.4
|
749
|
445
|
400
|
12-22
|
3
|
698
|
778
|
560
|
321
|
|
350
|
749
|
505
|
460
|
16-22
|
3
|
723
|
883
|
560
|
360
|
|
采用标准
|
设计制造： BS5156结构长度：BS5156（短结构）法兰：Bs4504PN1.0MPa GB12239G B12221 GB/T17241.6
|
