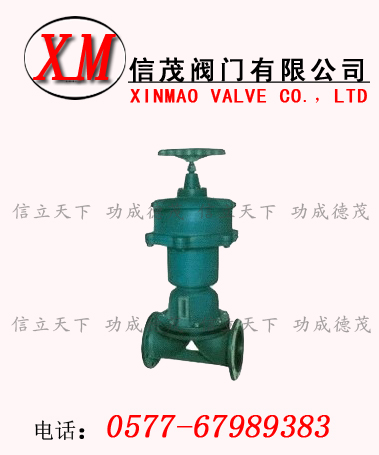

常开式气动衬胶隔膜阀
常开式气动衬胶隔膜阀
型号:G6k41J
报价:0.0000
信茂G6k41J常开式气动衬胶隔膜阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务0577-67989383
常开式气动衬胶隔膜阀 详细介绍

常开式气动衬胶隔膜阀-G6k41J常开式气动衬胶隔膜阀用途和主要性能规范

1.本系列隔膜阀可根据不同的视裹材质,适用於不同温度下的不同流体介质管路上,作为控制介质流动的启闭机构。

2.各种视裹材质的推荐使用范围:

视裹材质(代号)

适用温度

适用介质

硬橡胶(NR)

-10 ℃~85 ℃

除强氧化剂(如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂)外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类,有机酸及醛类等。

软橡胶(BR)

-10 ℃~85 ℃ ]

具有良好的耐磨性能。主要用于50%以下的硫酸,氢氧化钠、氢氧化钾、中性盐浴溶液及氨液,水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体,各种浓度稠粘液等。

丁基胶(IIR)

-10 ℃~120 ℃

抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。

氯丁胶

(CR)-10 ℃~120 ℃

动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆,抗磨性好。

铸铁不视裹

-40 ℃~100 ℃

非腐蚀性介质

常开式气动衬胶隔膜阀-G6k41J常开式气动衬胶隔膜阀隔膜材质的推荐使用范围:

隔膜材质(代号)

适宜温度

适用介质

丁基胶(B级)

-40 ℃~100 ℃

良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。

天然胶(Q级)

-50 ℃~100 ℃

用于净化水、无机盐、稀释无机酸。

常开式气动衬胶隔膜阀-G6k41J常开式气动衬胶隔膜阀主要性能参数:

型号

公称通径DN(mm)

工作压力WP(Mpa)

试验压力(Mpa)

试验温度(℃)

密封

强度

EG41J W-16

20-50

1.6

1.76

2.4

常温

EG41J W-10

65-200

1.0

1.1

1.5

常开式气动衬胶隔膜阀-G6k41J常开式气动衬胶隔膜阀结构特点和作用原理

2.本阀门与其它阀门最大的区别在於:采用无填料函的构造;橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态,从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。

3.由於隔膜阀的流道平滑,流阻小,故而可获得较大的流量。

4.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。

5.由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。

6.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。

7.阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别,以指示阀门的启闭行程。当顺时针放置手轮时,手轮即下移,阀瓣随之带动隔膜下降使通路截断;反之则阀门即开启,色别随之显露。

8.本阀采用标准:按照GB12239的规定,并符合BS5156的要求。

常开式气动衬胶隔膜阀-G6k41J常开式气动衬胶隔膜阀主要零件的材料

序号

名称

材料

1

体阀

铸铁

2

衬囊层

橡胶

3

隔膜

橡胶

4

阀瓣

铸铁

5

阀盖

铸铁

6

阀杆

碳钢

7

手轮

铸铁

常开式气动衬胶隔膜阀-G6k41J常开式气动衬胶隔膜阀主要连接尺寸

公称通

DN
(mm)

公称压力
PN
(MPa)

工作压力
WP
(MPa)

主要外形尺寸
(mm)

适用范围

重量(kg)

L

D1

D

D0

?

Z

H

温度
(°C)

介质

J型

W型

J型

W型



20

1.6

1.6

121

117

75

105

70

13.5

4

103

小于等于100

一般腐蚀性

非腐蚀性

3

25

131

127

85

115

83

112

4.3

32

150

146

100

140

114

17.5

144

6.5

40

163

159

110

150

156

7.9

50

194

190

125

165

140

177

10.6

65

1.0

1.0

220

216

145

185

165

164.5

17.6

80

258

254

160

200

230

8

181.5

25.5

100

309

305

180

220

280

253

36.2

125

362

356

210

250

282

47.5

150

412

406

240

285

368

366.5

74

200

527

521

295

342

483

22



143

















常开式气动衬胶隔膜阀-G6k41J常开式气动衬胶隔膜阀  链接网址:www.zjxmfm.com
