产品展示

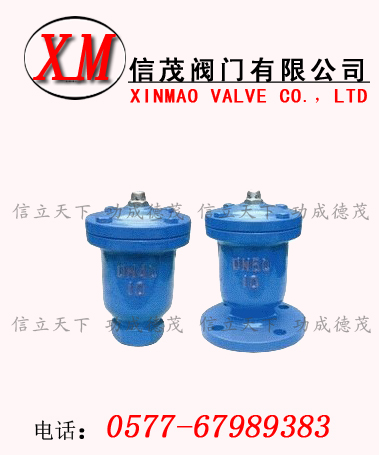

单口排气阀
单口排气阀
型号:QB1
报价:0.0000
信茂QB1单口排气阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务0577-67989383
单口排气阀 详细介绍

单口排气阀-QB1单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。当需要排出管道内的气体时,管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出。当需要检修或清扫体腔时,应将阀门关闭。

单口排气阀-QB1单口排气阀主要零配件

1

2

3

4

5

6

7

8

阀体

空心球

密封垫

阀盖

排气咀

垫圈

螺母

双头螺柱

单口排气阀-QB1单口排气阀主要外形连接尺寸

型号

公称通径Dg

主要及连接尺寸

阀体材料

D

D1

D2

H

介质

QB1-10法兰式

15

195

160

85

330

铸铁、铸钢

20

195

160

85

330

铸铁、铸钢

25

195

160

85

330

铸铁、铸钢

QB1-10丝口式

1/2"







280

铸铁、铸钢

3/4"







280

铸铁、铸钢

1"







280

铸铁、铸钢

1" 1/4"







280

铸铁、铸钢

1" 1/2"







280

铸铁、铸钢

单口排气阀-QB1单口排气阀  链接网址:www.zjxmfm.com
