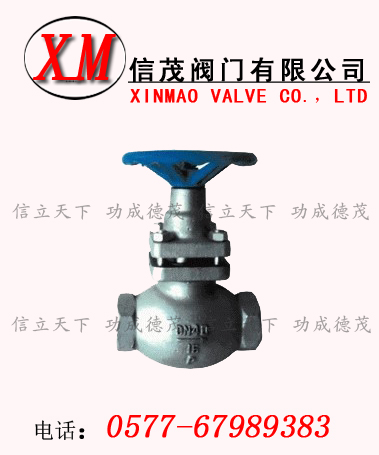

内螺纹柱塞阀-U11SM内螺纹柱塞阀是由阀体、阀盖、阀杆，柱塞，导向、密封环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。柱塞截止阀中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏。由于密封环采用回弹性强，耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞截止阀的使用寿命。柱塞截止阀结合柱塞阀的无泄漏有点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新产品。
内螺纹柱塞阀-U11SM内螺纹柱塞阀的主要结构尺寸
|
公称通径
DN(mm)
|
U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸
|
|
阀体长度
L
|
接头长度
L1
|
接头长度
S
|
手轮直径
Do
|
管螺纹 G
(寸)
|
关闭高度
H≈
|
开启高度
H1≈
|
重量
(kg)
|
|
15
|
90
|
14
|
32
|
80
|
1/2
|
133
|
157
|
2.1
|
|
20
|
100
|
16
|
36
|
100
|
3/4
|
141
|
169
|
2.8
|
|
25
|
120
|
18
|
46
|
120
|
1
|
165
|
199
|
3.8
|
|
32
|
140
|
20
|
55
|
140
|
11/4
|
179
|
225
|
5.8
|
|
40
|
170
|
22
|
65
|
160
|
11/2
|
198
|
246
|
8.3
|
|
50
|
200
|
24
|
80
|
200
|
2
|
226
|
282
|
13.2
|
内螺纹柱塞阀-U11SM内螺纹柱塞阀的性能规范
|
阀体材料
|
适用温度
|
适用介质
|
压力范围
|
|
铸钢
|
≤250℃
|
水、蒸汽、油品
|
PN 1.6-6.4MPa
|
|
铸铁
|
≤180℃
|
水、蒸汽、油品
|
PNl．6
|
|
不锈钢
|
≤200℃
|
硝酸、醋酸
|
通径范围
|
|
含钼不锈钢
|
≤200℃
|
氮、氢、尿素等
|
DNl 5-300mm
|
内螺纹柱塞阀-U11SM内螺纹柱塞阀的实验压力
|
实验项目
|
实验介质
|
实验压力
|
|
压强实验
|
水
|
1.5PN
|
|
高压密封实验
|
水
|
1.1 PN
|
|
低压气密封实验
|
气
|
0 5-0.7MPa
|
