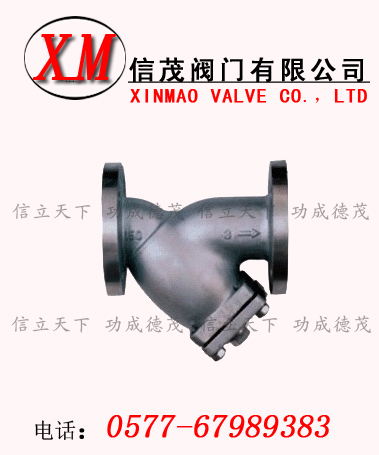

美标Y型过滤器-GL41H美标Y型过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,Y型系列过滤适用于蒸汽，空气、煤油、水、弱腐蚀性气体、液体。
美标Y型过滤器-GL41H美标Y型过滤器特点：通流快速，故压力损失小，抗污性强，排渣方便。
标准 1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。
美标Y型过滤器-GL41H美标Y型过滤器主要性能规范
|
磅级
|
150Lb
|
300Lb
|
600
|
|
试验压力
|
壳体试验
|
3.0MPa
|
6.5MPa
|
15MPa
|
|
适用温度
|
-29～425℃
|
|
适用介质
|
水、油、天然气
|
|
|
|
|
|
|
美标Y型过滤器-GL41H美标Y型过滤器主要零件材料
|
零件名称
|
材料
|
|
阀体
|
碳钢、不锈钢、黄铜
|
|
滤网盖
|
碳钢、不锈钢、黄铜
|
|
滤芯网
|
不锈钢
|
|
密封件材质
|
柔性石墨、聚四氟乙烯
|
美标Y型过滤器-GL41H美标Y型过滤器主要连接尺寸
|
口径(in)
|
ANSI法兰连接
|
螺纹连接
|
B
|
C
|
滤网面积cm2
|
|
150LB
|
300LB
|
600LB
|
|
A
|
A
|
A
|
A
|
|
1/2"
|
127
|
127
|
130
|
75
|
70
|
110
|
27
|
|
3/4"
|
145
|
150
|
150
|
80
|
80
|
130
|
43
|
|
1"
|
154
|
160
|
160
|
90
|
90
|
150
|
73
|
|
11/4"
|
180
|
180
|
200
|
110
|
130
|
235
|
135
|
|
11/2"
|
200
|
210
|
230
|
120
|
147
|
260
|
164
|
|
2"
|
230
|
240
|
250
|
140
|
180
|
320
|
251
|
|
21/2"
|
290
|
290
|
.
|
210
|
200
|
325
|
327
|
|
3"
|
310
|
310
|
.
|
.
|
205
|
330
|
361
|
|
4"
|
315
|
351
|
.
|
.
|
255
|
405
|
545
|
|
5"
|
410
|
401
|
.
|
.
|
315
|
510
|
843
|
|
6"
|
473
|
478
|
.
|
.
|
345
|
560
|
1117
|
|
8"
|
593
|
600
|
.
|
.
|
440
|
710
|
1909
|
|
10"
|
730
|
730
|
.
|
.
|
503
|
760
|
2010
|
