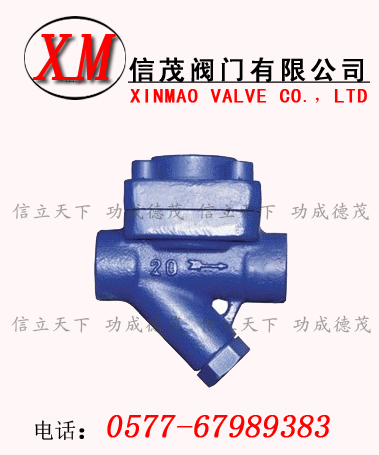

膜盒式蒸汽疏水阀-CS16H/CS66H膜盒式蒸汽疏水阀（蒸汽压力平衡式）是目前国际上最常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能效果显著。
膜盒式蒸汽疏水阀的优点是：自动排空气，体积小，不怕冻，任意位置都可安装；维护方便，在管线上可以检查修理和更换零件；最大背压率 ≤80% ，膜盒坚固，使用寿命长。
CS16H、CS66H膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。
膜盒式蒸汽疏水阀-CS16H/CS66H膜盒式蒸汽疏水阀工作原理
CS16H、CS66H膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃和 30 ℃两种膜盒供选择。
膜盒式蒸汽疏水阀-CS16H/CS66H膜盒式蒸汽疏水阀主要性能和零部件
|
部件名称
|
材料
|
|
阀体阀盖
|
WCB
|
|
膜盒
|
1Cr18Ni9Ti
|
|
膜片
|
哈氏合金
|
|
阀座
|
3Cr13
|
|
过滤网
|
1Cr18Ni9Ti
|
膜盒式蒸汽疏水阀-CS16H/CS66H膜盒式蒸汽疏水阀主要外型尺寸
|
产品型号
|
通径 (mm)
|
连接方式
|
阀体材料
|
工作压力
范围(MPa)
|
最高允许温度℃
|
外形尺寸 (mm)
|
|
L
|
H1
|
H2
|
W
|
|
CS16H16C、25C、40C
CS66H16C、25C、40C
|
15-20
|
内螺纹
承插焊
|
WCB
|
0.05~1.6
|
250
|
100
|
58
|
55
|
70
|
|
25
|
0.05~1.6
|
250
|
120
|
58
|
55
|
70
|
|
32-40
|
0.05~1.6
|
250
|
150
|
68
|
68
|
90
|
|
50
|
|
250
|
160
|
68
|
68
|
90
|
