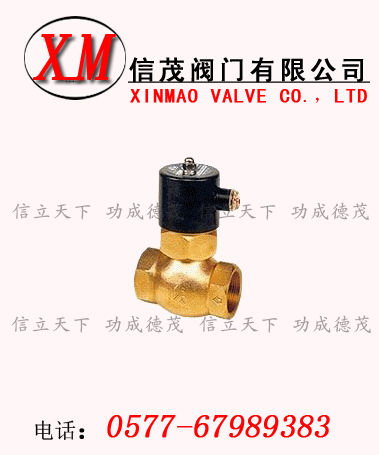

通用电磁阀-ZCL通用电磁阀适用于无压差或低压力系统,如压力低于0.8MPa,温度不高于180℃各种混合介质管路, 如造纸、印染、服装设备、暖通空调、电镀涂装、干燥设备、机械设备及空气处理等行业，是自动化控制工程、项目改造及设备配套的首选产品。重新设计,采用球面过度,小阻力提高流通能力
1.集直动式开阀和先导式开阀两位一体的反冲式特殊结构
2.零压力亦能打开主阀，低压差流量大，适用范围广
3.不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性
4.阀塞采用一次成型工艺,更加提高电磁阀的寿命和可靠性
5.采用精铸铜体,外观精巧美观
通用电磁阀-ZCL通用电磁阀结构特点：电磁分步直接活塞式操作结构
①集直动式开阀和先异式开阀两位一体的反冲式特殊结构；
②无压力亦能打开主阀，低压差流量大，适用范围广；
③采用聚四氟乙烯密封，耐温性能好；
④零压差能可靠动作；
⑤型式：常闭式。
通用电磁阀-ZCL通用电磁阀技术参数:
|
参数/型号
|
ZCL-1
|
ZCL-2
|
ZCL-1Y
|
ZCL-2Y
|
|
工作压力(Mpa)
|
0～0.8
|
|
介质种类
|
空气
|
蒸汽
|
水油
|
热水
|
|
介质温度(℃)
|
≤60
|
≤180
|
≤60
|
≤180
|
|
电源电压
|
AC:220V?DC24V其余规格可特殊订货
|
|
流量系数(Kv)
|
按JB/T7352-94
|
|
功率(W)
|
≤50
|
|
环境温度(℃)
|
-40～+60
|
|
公称通径(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
通用电磁阀-ZCL通用电磁阀安装尺寸:
|
通径
DN
|
内螺纹
|
内螺纹连接
|
法兰连接
|
|
外形尺寸
|
外形尺寸
|
|
G
|
L
|
H
|
L
|
H
|
|
15
|
1/2
|
89
|
168
|
101
|
185
|
|
20
|
3/4
|
101
|
195
|
105
|
210
|
|
25
|
1
|
101
|
195
|
107
|
219
|
|
32
|
11/4
|
112
|
206
|
122
|
240
|
|
40
|
11/2
|
127
|
225
|
146
|
248
|
|
50
|
2
|
127
|
225
|
150
|
225
|
