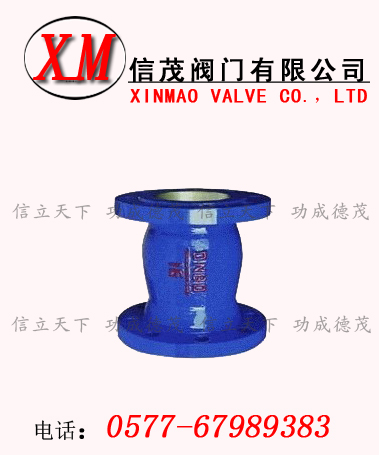

静音式止回阀-DRVZ(H42X)静音式止回阀由阀体、阀座、导流体、阎瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计压力损失极小。阀瓣启闭行程很短停泵时可快速关闭防止巨大的水锤声具有静音关闭的特点。该阀主要用于给排水、消防、暖通系统可安装于水泵出口处以防止倒流及水锤对泵的损害。
静音式止回阀-DRVZ(H42X)静音式止回阀主要技术参数：
|
型号
|
DRVZ-10
|
DRVZ-16
|
DRVZ-25Q
|
|
公称压力
|
PN1.0MPa
|
PN1.6MPa
|
PN2.5MPa
|
|
公称通径
|
DN50-350mm
|
|
最高工作压力
|
1.0 MPa
|
1.6 MPa
|
2.5 MPa
|
|
密封试验压力
|
1.0 MPa
|
1.6 MPa
|
2.5 MPa
|
|
壳体试验压力
|
1.5 MPa
|
2.4 MPa
|
3.75 MPa
|
|
主要
零件
材料
|
阀体、导流体
|
灰铸铁
|
球墨铸铁
|
|
阀座、轴承、阀瓣、轴
|
铝青铜或铭不锈钢
|
|
弹簧
|
不锈钢
|
静音式止回阀-DRVZ(H42X)静音式止回阀主要外形尺寸(法兰尺寸1.0MPa按GB4216.84标准， PNl.6MPa按GB4216.5-84标准,PN2.5MPa按GB9113.4 88标准)：
|
公称通径
|
L
|
|
50
|
120
|
|
65
|
150
|
|
80
|
180
|
|
100
|
229
|
|
125
|
254
|
|
150
|
267
|
|
200
|
292
|
|
250
|
340
|
|
300
|
-
|
|
350
|
-
|
