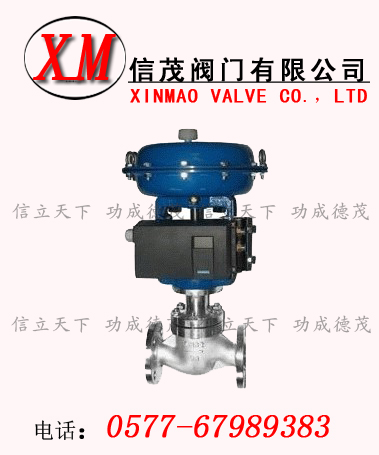

气动薄膜调节阀-ZJHP/ZMA气动薄膜调节阀（气动精小型单座调节阀、气动薄膜单座调节阀），是由多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。
气动薄膜调节阀-ZJHP/ZMA气动薄膜调节阀多弹簧执行机构高度低、重量轻、装配简便，精小型阀体结构紧凑、流道通畅，具有较大的流量系数。适用于泄漏量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
气动薄膜调节阀-ZJHP/ZMA气动薄膜调节阀采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。阀芯导向面大，可改善由涡流和冲击引起的振荡。比普通的单、双座调节阀噪声降低10dB左右。
气动薄膜调节阀-ZJHP/ZMA气动薄膜调节阀适用于较小流量的调节，具有结构紧凑，体积小，重量轻，安装维护方便的特点。ZMAY气动薄膜小流量调节阀，又称气动小流量调节阀、小流量调节阀，属于气动调节阀。
ZMAP气动薄膜单座调节阀
新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构，具有高度低、重量轻、装配简便等优点。适用于泄漏量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
ZMAN气动薄膜双座调节阀
双座阀有上下两个阀芯球，流体作用在上下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏量较单座阀大。适用于对泄漏量要求不严格，阀前后压差较大的干净介质场合。
ZMAQ气动薄膜三通调节阀
三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通调节阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。
ZMAS气动薄膜角形调节阀
角型阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。
ZMAD气动薄膜低温调节阀
是气动薄膜小流量、单座、双座、角型调节阀的变形产品，由气动薄膜执行机构和带长颈接管的阀体组成，长颈接口的作用是使阀杆密封处接近常温下工作，并减少外界热量传入。为减少热传递，长颈采用薄壁结构。
气动薄膜调节阀-ZJHP/ZMA气动薄膜调节阀主要用于介质易结晶或凝固场合，在阀体和上阀盖处采用夹套保温装置，利用高温蒸汽或导热油等介质进行保温。
气动薄膜调节阀-ZJHP/ZMA气动薄膜调节阀执行机构主要技术参数
|
型 号
|
ZHA-22
ZHB-22
|
ZHA-23
ZHB-23
|
ZHB-34
ZHB-34
|
ZHA-45
ZHB-45
|
ZHA-56
ZHB-56
|
|
有效面积cm2
|
350
|
350
|
560
|
900
|
1600
|
|
行 程mm
|
16
|
25
|
40
|
60
|
100
|
|
弹簧范围KPa
|
20～100(标准):40～200;80～240; 20～60; 60～100
|
|
操作方式
|
普通型、带手动手轮操作型（侧装式、顶装式）
|
电-气阀门定位器
电气阀门定位器是工业自动化中气动执行器的主要配套仪表，可用来提高阀门位置的线性度、克服阀杆的磨擦力和消除调节阀不平衡力的影响等，从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系，实现正确定位。（有多种型号规格可选配）
本公司电-气阀门定位器配用型（HEP-15隔爆型，HEP-17本安型）。也可按不同需求配用（ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西门子系列及智能定位器系列产品）
气动薄膜调节阀-ZJHP/ZMA气动薄膜调节阀主要技术参数
|
公称通径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量
系数Kv
|
直线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
额定行程L（mm）
|
10
|
16
|
25
|
40
|
60
|
100
|
|
执行器型号
|
ZHA/B-22
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
薄膜有效面积Ae（cm2）
|
350
|
350
|
350
|
560
|
900
|
1600
|
|
气源压力Ps(MPa)
|
0.14～0.4
|
|
信号范围Pr(KPa)
|
20～100、40～200、80～240 段幅：20～60、60～100
|
|
电信号
|
4～20mA DC或0～10mA DC （切断型：电磁阀AC220V或DC24V）
|
|
作用模式
|
气开式（K）型、气关式（B）型
|
|
流量特性
|
直线、等百分比、快开性
|
|
允许泄漏量（L/h）
|
硬密封：（IV级）10-4×阀额定容量、 软密封：VI级
|
|
固有可调比R
|
50:1
|
|
气源接头
|
M16×1.5
|
|
公称压力PN(MPa)
|
1.6 2.5 4.0 6.4
|
