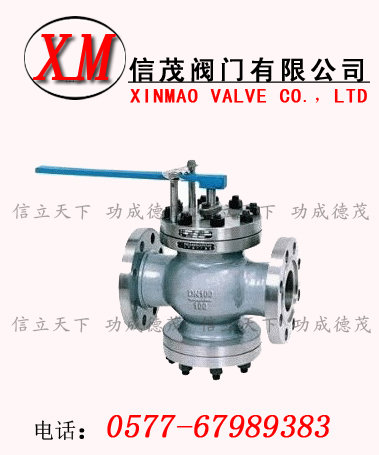

手动回转式调节阀-T40H手动回转式调节阀主要由阀体、套筒、阀瓣、阀杆等零件组成。套筒和阀瓣上都开有节流孔。通过阀瓣在阀座内回转来改变过流面积，调节流量。阀盖上设有开度指示标尺以显示阀门的开度状态。
手动回转式调节阀-T40H手动回转式调节阀主要零件材料
|
零件名称
|
材料
|
零件名称
|
材料
|
|
阀盖
|
铸钢
|
杆头
|
不锈钢
|
|
阀体
|
2G25I
|
阀瓣
|
不锈钢1Cr18N9Ti
|
|
阀杆
|
不锈钢
|
阀座
|
不锈钢1Cr18N9Ti
|
手动回转式调节阀-T40H手动回转式调节阀存放安装使用注意事项
1、本阀应存放在干燥的室内，通路两端须堵塞。不准堆置存放。
2、长期存放的调节阀应定期检查，清除污垢，在各运动部分及加工面上应涂以防锈油，防止生锈。
3、本阀应安装在水平管道上，必须垂直安装。阀杆向上。
4、必须按图示箭头所指介质流向进行安装。
手动回转调节阀-T40H手动回转式调节阀主要外形尺寸和连接尺寸
|
公称压力PN(MPa)
|
公称通径DN(mm)
|
主要外形尺寸和连接尺寸
|
|
L
|
H
|
H1
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f1
|
n
|
q
|
|
2.5
|
50
|
250
|
238
|
165
|
160
|
125
|
100
|
不带凹下部分
|
20
|
3
|
不带凹下部分
|
4
|
φ18
|
|
65
|
260
|
248
|
175
|
180
|
145
|
120
|
22
|
3
|
8
|
φ18
|
|
80
|
310
|
267
|
190
|
195
|
160
|
135
|
22
|
3
|
8
|
φ18
|
|
100
|
350
|
279
|
210
|
230
|
190
|
160
|
24
|
3
|
8
|
φ23
|
|
150
|
450
|
338
|
280
|
300
|
250
|
218
|
30
|
3
|
8
|
φ25
|
|
4
|
50
|
250
|
238
|
165
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4
|
φ18
|
|
65
|
260
|
248
|
175
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8
|
φ18
|
|
80
|
310
|
267
|
190
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8
|
φ18
|
|
100
|
350
|
279
|
210
|
230
|
190
|
160
|
150
|
24
|
3
|
4.5
|
8
|
φ23
|
|
10
|
50
|
300
|
242
|
170
|
195
|
145
|
115
|
88
|
28
|
3
|
4
|
4
|
φ25
|
|
80
|
380
|
280
|
188
|
230
|
180
|
150
|
121
|
34
|
3
|
4.5
|
8
|
φ25
|
|
100
|
400
|
280
|
212
|
265
|
210
|
175
|
150
|
38
|
3
|
4.5
|
8
|
φ30
|
|
150
|
450
|
330
|
268
|
350
|
290
|
250
|
204
|
46
|
3
|
4.5
|
12
|
φ34
|
|
200
|
550
|
380
|
310
|
430
|
360
|
315
|
260
|
54
|
3
|
4.5
|
12
|
φ41
|
