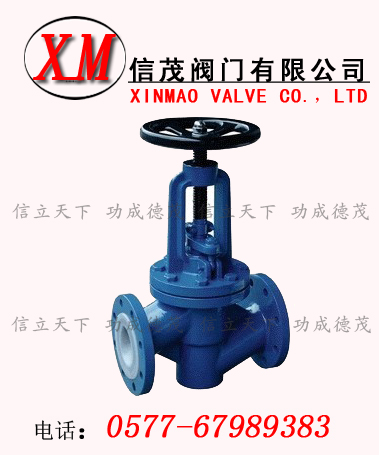

J41F46、J641F46、J941F46直通式衬氟截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
直通式衬氟截止阀-J41F46直通式衬氟截止阀基本型号
手动
|
J41F3
|
角式
|
J441F3
|
J41F46
|
J441F46
|
气动
|
J641F3
|
电动
|
J941F3
|
J641F46
|
J941F46
|
直通式衬氟截止阀-J41F46直通式衬氟截止阀技术规范
设计标准
|
GB12233/GB12233
|
结构长度
|
GB12221
|
法兰标准
|
JB/T79-94
|
GB9113.1-26
|
检验试验
|
GB/T13927
|
驱动方式
|
手动、电动、气动
|
直通式衬氟截止阀-J41F46直通式衬氟截止阀主要零部件材料表
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
1
|
阀体/阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
2
|
球体/阀杆
|
25
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
3
|
衬里/阀座
|
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
4
|
填料压盖
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
6
|
活节螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
7
|
阀杆螺母
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
8
|
紧固螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
9
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
10
|
手柄
|
WCB
|
WCB
|
WCB
|
直通式衬氟截止阀-J41F46直通式衬氟截止阀主要外形和连接尺寸
|
公称通经
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
PN1.6MPa
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
250
|
10
|
622
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
300
|
12
|
698
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
PN2.5MPa
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
16
|
4-φ14
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
22
|
8-φ18
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
100
|
4
|
350
|
230
|
190
|
160
|
3
|
24
|
8-φ23
|
125
|
5
|
400
|
270
|
220
|
188
|
3
|
28
|
8-φ25
|
150
|
6
|
480
|
300
|
250
|
218
|
3
|
30
|
8-φ25
|
