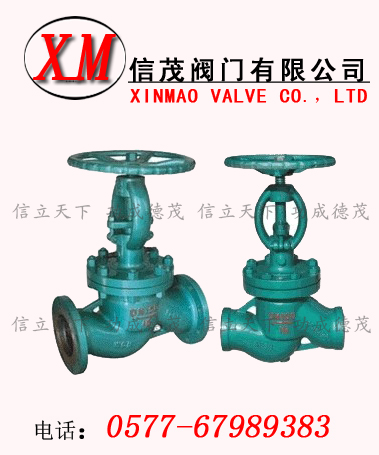

水封截止阀-DSJ4lH/Y/DSJ6lH/Y水封截止阀用于公称压力PN2.5～6.4MPa,工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质
水封截止阀-DSJ4lH/Y/DSJ6lH/Y水封截止阀产品特点
1、产品按国家标准GB12235设计制造，结构新颖，选材合理,造形美观。连接端有法兰和焊接，可根据用户不同要求配接
2、填料函设计成水密封结构，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系统与大气隔离，保证良好的气密性
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性
4、结构紧凑，操作灵活，检修方便，使用寿命长
5、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
水封截止阀-DSJ4lH/Y/DSJ6lH/Y水封截止阀执行标准
设计与制造：JB/T3595
结构长度：GB/T15188.1
压力温度等级：GB/T3595
试验与检验：GB13927 JB/T9092
水封截止阀-DSJ4lH/Y/DSJ6lH/Y水封截止阀主要零件材料及主要用途
|
阀体
|
阀盖
|
阀瓣
|
阀座
|
阀杆
|
填料
|
适用介质
|
适用温度
(≤℃)
|
|
WCB
|
25+D507MO
|
25+D577
|
2Crl3
|
柔性石墨
|
水、油品、蒸汽
|
425
|
|
A105
|
2Crl3+
Stellite12
|
2Crl3+
Stellite6
|
2Crl3
|
柔性石墨
|
水、油品、蒸汽
|
450
|
水封截止阀-DSJ4lH/Y/DSJ6lH/Y水封截止阀主要外形尺寸、连接尺寸及质量DSJ4lH、DSJ41Y PN2.5、4.0 法兰水封截止阀
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
标准值
|
参考值
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
n
|
Z-φd
|
DO
|
H
|
质量(kg)
|
|
2．5
|
10
|
130
|
90
|
60
|
40
|
|
16
|
2
|
|
4-φ14
|
120
|
272
|
6
|
|
15
|
130
|
95
|
65
|
45
|
|
16
|
2
|
|
4-φ14
|
120
|
272
|
6
|
|
20
|
150
|
105
|
75
|
55
|
|
16
|
2
|
|
4-φ14
|
120
|
280
|
6
|
|
25
|
160
|
115
|
85
|
65
|
|
16
|
2
|
|
4-φ14
|
160
|
332
|
10
|
|
32
|
180
|
135
|
100
|
78
|
|
18
|
2
|
|
4-φ18
|
160
|
342
|
l1
|
|
40
|
200
|
145
|
110
|
85
|
|
18
|
3
|
|
4-φ18
|
200
|
395
|
17
|
|
50
|
230
|
160
|
125
|
100
|
|
20
|
3
|
|
4-φ18
|
240
|
43l
|
24
|
|
65
|
290
|
180
|
145
|
120
|
|
22
|
3
|
|
4-φ18
|
280
|
457
|
33
|
|
80
|
310
|
195
|
160
|
135
|
|
22
|
3
|
|
8-φ18
|
320
|
505
|
47
|
|
100
|
350
|
230
|
190
|
160
|
|
24
|
3
|
|
8-φ23
|
360
|
549
|
62
|
|
125
|
400
|
270
|
220
|
188
|
|
28
|
3
|
|
8-φ25
|
400
|
62l
|
96
|
|
150
|
480
|
300
|
250
|
218
|
|
30
|
3
|
|
8-φ25
|
500
|
703
|
128
|
|
200
|
600
|
360
|
310
|
278
|
|
34
|
3
|
|
12-φ25
|
650
|
828
|
168
|
|
4．0
|
10
|
130
|
90
|
60
|
40
|
35
|
16
|
2
|
4
|
4-φ14
|
120
|
272
|
6
|
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
2
|
4
|
4-φ14
|
120
|
272
|
6
|
|
20
|
150
|
105
|
75
|
55
|
5l
|
16
|
2
|
4
|
4-φ14
|
120
|
280
|
6
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
2
|
4
|
4-φ14
|
160
|
332
|
10
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
2
|
4
|
4-φ18
|
160
|
342
|
11
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
3
|
4
|
4-φ18
|
200
|
395
|
17
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-φ18
|
240
|
43l
|
24
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
4-φ18
|
280
|
457
|
33
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8-φ18
|
320
|
505
|
47
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4．5
|
8-φ23
|
360
|
549
|
62
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
3
|
4．5
|
8-φ25
|
400
|
621
|
96
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
3
|
4．5
|
8-φ25
|
500
|
703
|
128
|
|
200
|
600
|
360
|
310
|
278
|
260
|
34
|
3
|
4．5
|
12-φ25
|
650
|
828
|
168
|
水封截止阀-DSJ4lH/Y/DSJ6lH/Y水封截止阀主要外形尺寸、连接尺寸及质量DS/J61Y.H-PN2.5、4.0 焊接水封截止阀
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
标准值
|
参考值
|
|
L
|
D1
|
D2
|
DO
|
H
|
质量(kg)
|
|
2.5
|
10
|
130
|
10
|
18
|
120
|
272
|
5
|
|
15
|
130
|
12
|
22
|
120
|
272
|
6
|
|
20
|
150
|
19
|
30
|
120
|
280
|
6
|
|
25
|
160
|
27
|
36
|
160
|
332
|
8
|
|
32
|
180
|
3l
|
42
|
160
|
342
|
10
|
|
40
|
200
|
39
|
48
|
200
|
395
|
16
|
|
50
|
230
|
5l
|
61
|
240
|
43l
|
23
|
|
65
|
290
|
67
|
76
|
280
|
457
|
32
|
|
80
|
310
|
80
|
92
|
320
|
505
|
43
|
|
100
|
350
|
99
|
112
|
360
|
549
|
58
|
|
125
|
400
|
12l
|
136
|
400
|
62l
|
94
|
|
150
|
480
|
145
|
162
|
480
|
705
|
119
|
|
200
|
600
|
206
|
224
|
650
|
828
|
165
|
|
4．0
|
10
|
130
|
10
|
18
|
120
|
272
|
5
|
|
15
|
130
|
12
|
22
|
120
|
272
|
6
|
|
20
|
150
|
19
|
30
|
120
|
280
|
7
|
|
25
|
160
|
27
|
36
|
160
|
332
|
8
|
|
32
|
180
|
31
|
42
|
160
|
342
|
10
|
|
40
|
200
|
39
|
48
|
200
|
395
|
16
|
|
50
|
230
|
51
|
6l
|
240
|
43l
|
23
|
|
65
|
290
|
70
|
80
|
280
|
457
|
33
|
|
80
|
310
|
80
|
92
|
320
|
505
|
46
|
|
100
|
350
|
99
|
112
|
360
|
549
|
61
|
|
125
|
400
|
12l
|
136
|
400
|
621
|
95
|
|
150
|
480
|
145
|
162
|
480
|
705
|
126
|
|
200
|
600
|
203
|
224
|
650
|
828
|
138
|
