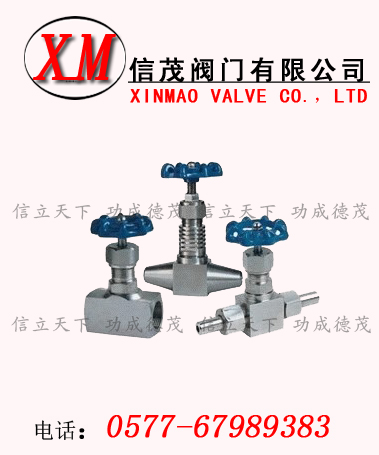

针型截止阀-J11W/J21W/J61W针型截止阀主要零部件材料
|
零件名称
|
阀杆、阀盖
|
阀杆、阀瓣
|
填料
|
|
J11W-16P
|
铬镍不锈钢
|
铬镍不锈钢
|
聚四乙氟乙稀、柔性石墨
|
|
J11W-160、J13W-40
|
优质碳钢
|
优质碳钢
|
针型截止阀-J11W/J21W/J61W针型截止阀主要性能规范
|
型号
|
公称压力
(MPa)
|
试验压力(MPa)
|
工作压力(MPa)
|
工作温度
(℃)
|
适用介质
|
|
壳体
|
密封(液)
|
密封(气)
|
|
J11W-16
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
P≤540℃
|
液化石油气水、酸、蒸汽、油品等
|
|
J11W40P
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
|
J11W-160
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
C≤425℃
|
|
J11W-320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
针型截止阀-J11W/J21W/J61W针型截止阀主要外型及连接尺寸
|
公称直径DN(mm)
|
管螺纹
|
尺寸
|
重量(Kg)
|
|
Do
|
L
|
H
|
H1
|
d
|
|
6
|
1/4
|
60
|
55
|
90
|
100
|
4
|
0.63
|
|
10
|
3/8
|
60
|
60
|
92
|
102
|
5
|
0.65
|
|
15
|
1/2
|
65
|
65
|
97
|
107
|
6
|
0.8
|
|
20
|
3/4
|
80
|
80
|
109
|
121
|
8
|
1.07
|
|
25
|
1
|
100
|
90
|
122
|
132
|
10
|
1.8
|
|
32
|
11/4
|
140
|
128
|
180
|
191
|
15
|
5.0
|
|
40
|
11/2
|
160
|
148
|
200
|
215
|
18
|
7.2
|
针型截止阀-J11W/J21W/J61W针型截止阀J21W外螺纹针型截止阀主要零部件材料
|
零件名称
|
阀杆、阀盖
|
阀杆、阀瓣
|
填料
|
|
J21W-16P
|
铬镍不锈钢
|
铬镍不锈钢
|
聚四氟乙稀、柔性石墨
|
|
J21W-160
|
优质碳钢
|
铬不锈钢
|
针型截止阀-J11W/J21W/J61W针型截止阀主要性能规范
|
型号
|
公称压力(MPa)
|
试验压力(MPa)
|
工作压力(MPa)
|
工作温度(℃)
|
适用介质
|
|
壳体(MPa)
|
密封
|
密封(气)
|
|
J21W -16
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
P≤540℃
|
液化石油气水、酸、蒸汽、油品等
|
|
J21W 40P
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
|
J21W-160
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
C≤425℃
|
|
J21W -320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
针型截止阀-J11W/J21W/J61W针型截止阀主要外型及连接尺寸
|
公称直径(mm)
|
尺寸
|
重量(Kg)
|
|
Do
|
D1
|
D2
|
L
|
H1
|
H2
|
M
|
|
6
|
65
|
14
|
6
|
140
|
96
|
106
|
20×1.5
|
0.9
|
|
10
|
80
|
18
|
10
|
160
|
115
|
125
|
24×1.5
|
1.18
|
|
15
|
100
|
22
|
15
|
180
|
122
|
132
|
30×2
|
2.0
|
|
20
|
110
|
28
|
18
|
220
|
156
|
166
|
36×2
|
3.5
|
|
25
|
140
|
33
|
22
|
230
|
169
|
180
|
39×2
|
4.3
|
针型截止阀-J11W/J21W/J61W针型截止阀J61W焊接式针型截止阀主要零件材料
|
零件名称
|
阀体、阀盖、螺栓
|
阀杆、阀瓣、密封圈
|
填料
|
垫片
|
手轮
|
|
J61W
|
铬镍不锈钢
|
不锈钢
|
聚四氟乙稀、柔性石墨
|
橡胶石棉板
|
优质碳钢
|
最高压力可达到320公斤
针型截止阀-J11W/J21W/J61W针型截止阀主要尺寸及重量
|
公称直径
DN (mm)
|
尺寸 (mm)
|
重量
(Kg)
|
|
L
|
H
|
H1
|
D1
|
|
6
|
100
|
110
|
125
|
80
|
0.65
|
|
10
|
110
|
130
|
150
|
100
|
0.65
|
|
15
|
130
|
145
|
170
|
110
|
0.8
|
|
20
|
150
|
170
|
190
|
125
|
1.1
|
|
25
|
170
|
180
|
210
|
125
|
1.8
|
|
32
|
180
|
200
|
250
|
160
|
5.0
|
针型截止阀-J11W/J21W/J61W针型截止阀主要性能规范
|
型号
|
公称压力
MPa
|
试验压力 MPa
|
工作压力
MPa
|
工作温度
（℃）
|
适用介质
|
|
壳体
|
密封（液）
|
密封（气）
|
|
J61W-100
|
10.
|
15.0
|
11.0
|
0.6
|
10.0
|
C≤425℃
P≤540℃
|
水、油品、液化石油气等
|
