电动切断蝶阀
电动切断蝶阀
型号:D973H/F
报价:0.0000
信茂D973H/F电动切断蝶阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务0577-67989383
电动切断蝶阀 详细介绍

概述

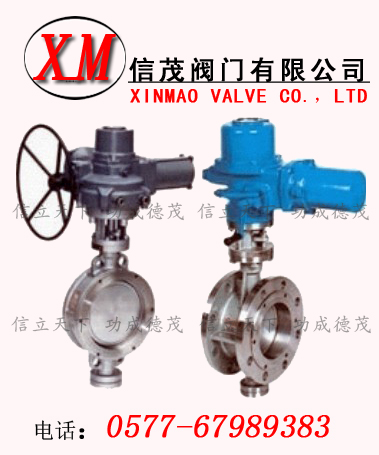

电动切断蝶阀CHR角行程电动执行机构和直通铸造蝶阀阀体组成,电动执行器具有功能强,体积小,轻便宜人,性能可靠,配套简单。电动开关蝶阀阀体流通能力大,对常温、干净介质,可选用阀板加软密封橡胶圈、四氟圈来减少泄漏可达零泄露,高温高压工况可选用三偏心硬密封结构,采用一个“U”型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。



电动切断蝶阀技术参数

阀体形式

直通铸造阀

公称通径

DN501000mm

公称压力

PN1.01.62.5MPa

法兰标准

JIS B220JB/T79ANSI B16.5-1981GB/T9113HG20594-97HG20618-97

连接形式

法兰(FF RF RTJ)、焊接(SW BW)、对夹式

阀盖形式

一体式

压盖型式

压板压紧式

密封填料

V型聚四氟乙烯填料、柔性石墨填料



电动切断蝶阀零件材料

1

底座

HT200WCBCF3CF3MCF8CF8M





2

下轴套

铜合金、304316

3

阀体

HT200WCBCF3CF3MCF8CF8M

4

密封圈

NBR丁晴橡胶、PTFEPPL304316

5

压板、蝶板

HT200WCBCF3CF3MCF8CF8M

6

固定销

253545

78

上、下阀轴

2Cr13304316316L

9

上轴套

铜合金、304316

10

填料

聚四氟乙烯/柔性石墨

1112

填料压盖组件

HT200WCBCF3CF3MCF8CF8M



电动切断蝶阀性能指标

公称通径 DN(mm)

50

65

80

100

125

150

200

250

300

350

400

450

500

600

额定流量系数KV

110

180

232

368

656

735

1240

2025

2712

3875

5038

6900

8500

12200

允许压差(MPa)

公称压力

动作范围

090°

泄露量Q

GB/T4213-92,为Kv值的10-4



电动切断蝶阀外形连接尺寸



公称通径 DN(mm)

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

108

112

114

127

140

140

152

165

178

190

216

222

229

267

L1

43

46

49

56

64

70

71

76

83

92

102

113

127

154

H

112

115

120

140

170

180

210

240

290

320

350

380

410

470

n-φd

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

16-26

16-30

20-30

20-33

20-36

H1

根据所配执行机构而定

AA1

根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同

D

165

185

200

220

250

285

340

405

460

520

580

640

715

840

D1

125

145

160

180

210

240

295

355

410

470

525

585

650

770

如果您要了解更多关于《电动切断蝶阀》型号-规格-标准-价格-结构图-用途-使用方法-安装连接尺寸-实物图片的知识,欢迎进入我公司官网查询http://www.zjxmfm.com/
