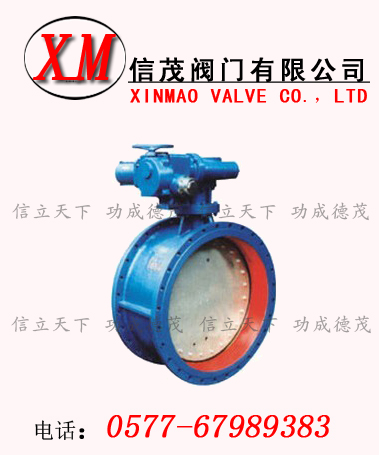

电动法兰式蝶阀
电动法兰式蝶阀
型号:
报价:0.0000
信茂D943H电动法兰式蝶阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务0577-67989383
电动法兰式蝶阀 详细介绍

电动法兰式蝶阀-D943H电动法兰式蝶阀采用一个“U”型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此电动法兰蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的最佳装置。

电动法兰式蝶阀通常由角行程电动执行机构(0~90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。电动法兰蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

D943H电动法兰式蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。法兰蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;

2、本蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性;

3、本蝶阀的三维偏心距,经过严格的计算,“U”型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;

4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;

5、本蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠;

6、耐高温、耐低温、耐腐蚀性。

适用介质

空气、水、污水、蒸气、煤气、油品、带腐蚀性介质等

电动法兰式蝶阀应用范围

化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

采用标准

设计标准 :GB/T12238-1989

法兰连接尺寸:

GB/T9113.1-2000;GB/T9113.2-2000

GB/T9115.1-2000;GB/T9115.2-2000

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992;JB/T9092-1999

执行机构

1.功能强劲:智能型、调节型、开关式。

2.体积小巧:体积仅相当于同类产品的35%左右。

3.使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。

4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。

电动法兰式蝶阀主要零件材质

阀体:铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板:铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

密封圈:不锈钢、聚内脂、抗磨材料

阀杆:2Cr13、1Cr13不锈钢、铬钼钢

填料:柔性石墨

如果您要了解更多关于《电动蝶阀》型号-规格-标准-价格-结构图-用途-使用方法-安装连接尺寸-实物图片的知识,欢迎进入我公司官网查询http://www.zjxmfm.com/
