国标波纹管闸阀
国标波纹管闸阀
型号:WZ41
报价:0.0000
信茂WZ41国标波纹管闸阀:质量可靠,价格实惠,交货及时,售后周到.我公司提供全套工程阀门解决方案,阀门售前、售中、售后专业服务0577-67989383
国标波纹管闸阀 详细介绍

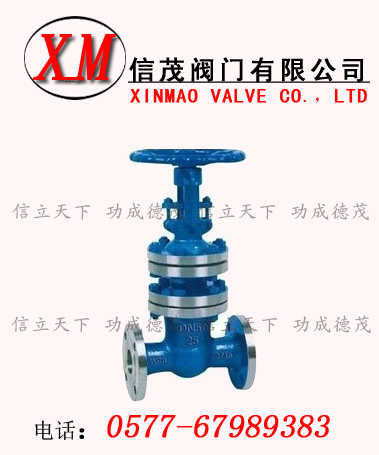

国标波纹管闸阀-WZ41国标波纹管闸阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。国标波纹管闸阀的主要特点:产品结构合理、密封可靠、性能优良、造型美观;密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;双重密封,性能更可靠;阀杆升降位置指示,更直观;零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。波纹管闸阀的阀杆采用波纹管及填料双重密封结构,确保阀杆处的无泄漏密封,特别适用于易燃、易爆、有毒及贵重介质的管路。

■特点:双层波纹管、维修方便、双重密封、位置指示
■应用场合:电站、天然气、氨、真空、冷冻系统、热油系统、热水
■阀门采用标准:

设计制造标准:GB12234、API6D;

结构长度标准:GB1221、ANSI B16.10;

法兰标准:JB79、ANSI B16.5;

检验试验标准:GB12937、API 598

国标波纹管闸阀-WZ41国标波纹管闸阀主要零部件材质

序号

名称

材质

1

阀体

WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

2

阀板

25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

3

阀杆

25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

4

波纹管组件

1Cr18Ni9Ti、304、316、304L、316L

5

支架

WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、

6

垫片

柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE

7

阀盖

WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

8

六角螺母

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV

9

双头螺栓

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV

10

填料

柔性石墨

11

填料压盖

WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

12

阀杆螺母

铜合金

13

手轮

WCB QT400-18

国标波纹管闸阀-WZ41国标波纹管闸阀技术规范

结构形式

BB-BG-OS & Y

驱动方式

手动

电动

设计标准

GB12234

结构长度

GB12221

连接法兰

GB9113、JB79、HG20596

试验和检验

JB/T 9092、GB/T13927

国标波纹管闸阀-WZ41国标波纹管闸阀连接尺寸及重量PN16

型号

WZ41-16

压力
等级

PN16

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

108

117

127

140

165

178

190

203

229

254

267

292

330

356

381

H

200

210

250

260

290

370

398

440

490

530

580

670

760

850

950

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(kg)

8

9

10

15

22

30

43

57

73

105

150

190

270

380

480

国标波纹管闸阀-WZ41国标波纹管闸阀连接尺寸及重量PN25

型号

WZ41-25

压力
等级

PN25

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

140

152

165

178

190

216

241

283

305

381

403

419

457

502

762

H

200

210

250

260

290

370

398

440

490

530

580

670

760

850

980

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(kg)

9

10

12

17

23

34

50

65

82

115

165

210

300

420

540

国标波纹管闸阀-WZ41国标波纹管闸阀连接尺寸及重量PN40

型号

WZ41-40

压力
等级

PN40

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

165

190

216

229

241

292

330

356

432

508

559

660

787

838

889

H

200

210

250

260

290

370

398

440

490

530

580

670

760

850

980

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(kg)

9

10

12

18

25

38

53

70

88

125

175

225

310

440

560

国标波纹管闸阀-WZ41国标波纹管闸阀   网址:www.zjxmfm.com
